ACFM-X2 교류 현장 측정 시스템 소화형 ACFM 균열 탐지기 금속 표면 에록시 코팅을 통해 표면 근처 결함 테스트

ACFM-X2 교류 현장 측정 시스템 소화형 ACFM 균열 탐지기 금속 표면 에록시 코팅을 통해 표면 근처 결함 테스트

적용 가능한 재료:

철자기 및 철자기적이지 않은 전도성 금속, 탄소강, 스테인리스강, 알루미늄 등

적용 가능한 결함:

표면 균열과 다른 선형 결함을 효과적으로 탐지할 수 있다.

검출 안정성:

최소 결함 탐지율 90% 이상

적용 범위:

금속 구조물의 표면 및 거의 표면 결함 검출

검사 깊이:

탄소강의 최대 깊이는 3mm, 스테인리스강의 최대 깊이는 5mm, 알루미늄의 최대 깊이는 8mm입니다.

허용되는 코팅 유형:

페인트, 에포시 رز인, 아스팔트 등과 같은 전도성 없는 코팅

기기 요구 사항:

최대 운영시간: 16시간

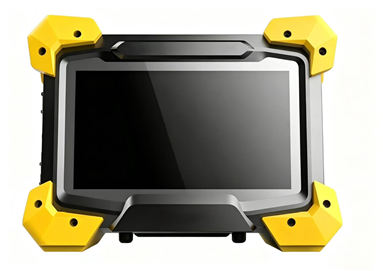

호스트 크기: 225mm * 172mm * 76mm

무게: ≤ 2.1kg

작동 온도: -10°C ~ 40°C

작동 습도: ≤90% 상대적 공기 습도

하드웨어 기능 요구 사항:

연필 탐사 및 표준 탐사 등 여러 탐사 유형을 지원

전통적인 다중 요소 배열 프로브를 지원합니다 (선택)

동시 온도 보상 기능 (선택) 을 가진 고온 프로브를 지원합니다

검사 중에 공간 이동을 실시간으로 기록할 수 있는 인코더를 지원합니다

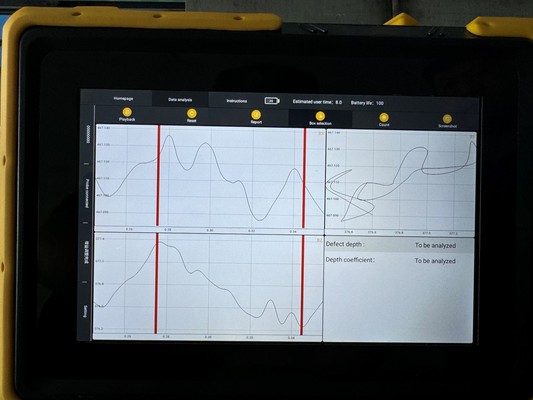

Bx 신호 플랜 뷰, Bz 신호 플랜 뷰,buttertly.diagram, 및 경사 다이어그램을 표시할 수 있습니다

조절 가능한 검사 주파수를 지원합니다. 1kHz~10kHz 범위입니다.

자동 또는 수동 조정, 조절 가능한 신호 강도를 지원

검사 중에 탐사 변경을 허용, 탐사 핫 교환을 지원

핫-스바치 및 인코더의 단속을 지원

스캔 기능 (예: 시작, 중지, 리프레시)

탐사 버튼 기능을 지원합니다: 탐사 장치의 버튼은 소프트웨어를 제어 할 수 있습니다

소프트웨어 기능 요구 사항:

시스템 소프트웨어는 안드로이드 플랫폼 ((중국어) 에서 실행되며 장치 제어, 신호 획득, 분석 등을 수행 할 수 있습니다.

소프트웨어는 탐사 연결, 검사 매개 변수, 배터리 수준과 같은 상태 정보를 표시 할 수 있습니다. 기본 검사 설정, 검사 데이터,검사 보고서

검사 매개 변수를 표시하거나 설정하기 위해 프로젝트 파일을 수입/수출하는 것을 지원합니다.

부품 유형, 재료, 코팅 두께, 용접 너비, 부품 온도 등에 대한 매개 변수 설정을 지원합니다.

소프트웨어 기능 요구 사항:

* 패러미터 추천 기능이 있습니다. 설정된 검사 대상 정보에 기초한 적절한 탐사선과 파라미터를 제안합니다.

*기계 감도 조절 기능,표준 테스트 블록을 사용하여 캘리브레이션을 허용

* 결함 깊이 계수 캘리브레이션 기능이 특징입니다. 수축성 테스트 블록을 사용하여 깊이를 조정 할 수 있습니다.

* 검사 대상에 따라 검사 주파수 및 흥분 수준을 조정할 수 있는 흥분 조절 기능을 갖추고, 기기 가이드를 자동으로 조절합니다.

*검사 인터페이스 수직 축은 추적 모드와 고정 모드 사이 전환을 지원합니다. 언제든지 조절할 수 있습니다.

*검사 이미지 확대 기능,수동 확대 및 수평 드래그를 허용 결과 보기

*그림 리셋 기능이 특징입니다. 한 번의 클릭으로 확대 또는 끌려진 이미지를 복원할 수 있습니다.

*다중 검토를 위한 검사 이미지 재생 기능을 지원합니다.

* 표시 기능을 특징으로 합니다. 검사 중에 표시 버튼을 클릭하면 보고서에서 세분화된 표시를 위해 검사 이미지에 분할자를 추가합니다.

* 결함 크기 기능을 지원합니다. 결함을 식별 한 후 그 영역을 선택하면 인코더 데이터를 기반으로 결함 길이를 계산 할 수 있습니다.표면 열 결함 깊이는 Bx 신호 변동에 기초하여 계산될 수 있습니다.

*관습 검사 보고서 형식 및 보고서 수출 기능을 지원합니다.

*역사적 프로젝트 파일의 검사 보고서, 이미지 및 데이터를 볼 수 있습니다.

기본 구성

호스트 단위:1 단위

신호 수집 및 분석 소프트웨어:1개

연필 프로브:1개

표준 프로브 (코더와 함께): 1개

프로브 연결 케이블: 1개

충전기: 1 세트

제품 사용 설명서: 1 세트

품질 문서:1 세트

기기 케이스:1세트

3개 원소 배열 탐사: 선택
