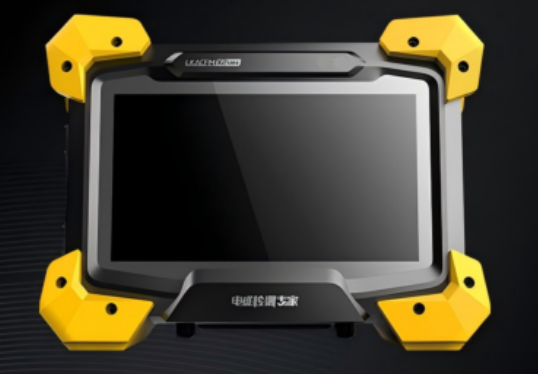

지능형 교류 자기장 측정(ACFM) 검사 장비

지능형 교류 자기장 측정(ACFM) 검사 장비

적용 재료--탄소강, 스테인리스강, 알루미늄 등 강자성 및 비강자성 전도성 금속

적용 범위--금속 구조물의 표면 및 근접 표면 결함 탐지

적용 결함---표면 균열 및 기타 선형 결함 효과적 탐지 가능

검사 깊이---탄소강 최대 3mm, 스테인리스강 최대 5mm, 알루미늄 최대 8mm

탐지 안정성---최소 결함 탐지율 90% 이상

허용 코팅 유형---페인트, 에폭시 수지, 아스팔트 등 비전도성 코팅

소프트웨어 기능 요구 사항:

1.    설정된 검사 대상 정보에 따라 적합한 프로브 및 매개변수를 제안하는 매개변수 추천 기능

2.    표준 시험 블록을 사용하여 보정할 수 있는 장비 감도 조정 기능

참조 시험 블록을 사용하여 깊이 계수 설정을 할 수 있는 결함 깊이 계수 보정 기능

3.    검사 대상에 따라 검사 주파수 및 여기 수준을 조정하고 장비 이득을 자동 조정할 수 있는 여기 조정 기능

4.    검사 인터페이스 수직 축은 팔로우 모드와 고정 모드 간 전환을 지원하며 언제든지 조정 가능

5.    결과 보기를 위한 수동 확대/축소 및 수평 드래그가 가능한 검사 이미지 확대/축소 기능

6.    확대/축소 또는 드래그된 이미지를 한 번의 클릭으로 복원할 수 있는 이미지 초기화 기능

7.    여러 번 검토할 수 있는 검사 이미지 재생 기능 지원

8.    검사 중 마크 버튼을 클릭하면 검사 이미지에 구분 기호가 추가되어 보고서에 분할 표시되는 마킹 기능

9.    결함 크기 측정 기능 지원. 결함을 식별한 후 해당 영역을 선택하면 인코더 데이터를 기반으로 결함 길이를 계산할 수 있습니다. 표면 개방 결함 깊이는 Bx 신호 변화에 따라 계산할 수 있습니다.

10.  사용자 정의 검사 보고서 형식 및 보고서 내보내기 기능 지원

11.  과거 프로젝트 파일의 검사 보고서, 이미지 및 데이터 보기 지원

기본 구성

호스트 장치: 1개

신호 획득 및 분석 소프트웨어: 1 세트

펜슬 프로브: 1개

표준 프로브 (인코더 포함): 1개

프로브 연결 케이블: 1개

충전기: 1 세트

제품 사용자 설명서: 1 세트

품질 문서: 1 세트

장비 케이스: 1 세트

3요소 배열 프로브: 선택 사항

장비 요구 사항

최대 작동 시간: 16시간

호스트 크기: 225mm* 172mm*76mm

무게:<2.1kg

작동 온도: -10°C ~ 40°C

작동 습도:<90% 상대 습도

하드웨어 기능 요구 사항

1.    펜슬 프로브 및 표준 프로브를 포함한 여러 프로브 유형 지원

2.    기존 다중 요소 배열 프로브 지원 (선택 사항)

3.    동기 온도 보상 기능이 있는 고온 프로브 지원 (선택 사항)

4.    검사 중 공간 변위를 실시간으로 기록하기 위한 인코더 지원

5.    Bx 신호 평면도, Bz 신호 평면도, 나비 다이어그램 및 기울기 다이어그램 표시 가능

6.    조정 가능한 검사 주파수 지원, 범위 1kHz-10kHz

7.    조정 가능한 신호 강도 지원, 자동 또는 수동 조정

8.    프로브 핫스왑 지원, 검사 중 프로브 변경 가능

9.    인코더 핫스왑 및 분리 지원
