제품 상세 정보:
|
| 디스플레이 유형: | 2.4인치 컬러 OLED, 320 X 240 픽셀, 대비 10,000:1 | 측정 범위: | 0.50mm ~ 508mm(0.02" ~ 20.00"), 재료, 프로브 및 표면 상태에 따라 다름 |
|---|---|---|---|
| 측정 해상도: | 0.01mm, 0.1mm 선택 가능(0.001", 0.01" 선택 가능) | 재질 속도 범위: | 500~999m/s (0.0197~0.3937in/us) |
| 일반, 최소/최대 캡처, DIFF/RR%, A-스캔, B-스캔 디스플레이 모드: | 일반, 최소/최대 캡처, DIFF/RR%, A-스캔, B-스캔 | 수정 모드: | RF RF+, HALF+ 반쯤 매우 |
| 단위: | 인치 또는 밀리미터 | ||
| 강조하다: | A-스캔으로 초음파 두께 측정기,NDT 두께 측정 장치 B 스캔,코팅 두께 측정기 TG5000DL |
||

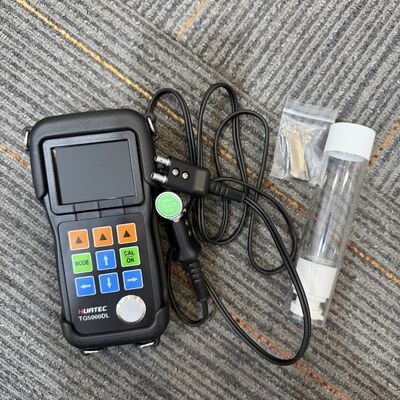

TG5000DL 초음파 두께 측정기 실시간 A-스캔 시간 기반 B-스캔 코팅 투과 NDT 두께 측정 장비
TG-5000 시리즈 초음파 두께 측정기,물체의 한쪽 면에서 초음파를 발사하여 물체를 절단하지 않고 실시간으로 디지털화된 두께를 측정합니다.당사에서 초음파 측정 이론에 따라 연구 개발한 소형 측정 게이지입니다. 빠른 응답, 비파괴 및 정밀 측정 기능을 갖추고 있습니다. 또한 에코를 표시하여 A/B 스캔 파형 표시가 가능하며, 이를 통해 더 넓은 측정 범위, 더 정확한 결과 및 매우 적은 측정 오류를 제공하여 측정 프로세스를 더욱 제어할 수 있습니다.
필수 NDT 장비인 TG-5000 시리즈 초음파 두께 측정기는 제조, 금속 가공, 화학 산업, 상업 검사 등 다양한 탐지 분야에 널리 적용될 수 있습니다. 다양한 종류의 패널 및 가공 부품을 정밀하게 측정할 뿐만 아니라 제조 장비의 튜브 및 압력 용기의 부식 후 두께 감소를 모니터링할 수 있습니다.
사양
|
디스플레이 유형 |
2.4인치 컬러 OLED, 320X240픽셀, 명암비 10,000:1 |
|
작동 원리 |
듀얼 엘리먼트 트랜스듀서가 있는 펄스 에코 |
|
측정 범위 |
0.50mm ~ 508mm(0.02" ~ 20.00"), 재료, 프로브 및 표면 상태에 따라 다름 |
|
측정 해상도 |
선택 가능 0.01mm, 0.1mm(선택 가능 0.001", 0.01") |
|
단위 |
인치 또는 밀리미터 |
|
정류 모드 |
RF+, RF-, HALF+, HALF-, FULL |
|
디스플레이 모드 |
일반, 최소/최대 캡처, DIFF/RR%, A-스캔, B-스캔 |
|
V-경로 보정 |
자동 |
|
업데이트 속도 |
선택 가능 4Hz, 8Hz, 16Hz |
|
재료 속도 범위 |
500 ~ 9999m/s (0.0197 ~ 0.3937in/us) |
|
언어 |
영어 |
|
경보 설정 |
최소 및 최대 경보. 범위 0.25mm ~ 508mm(0.010" ~ 20.00"). 경보 시 동적 파형 색상 변경 |
|
전원 요구 사항 |
AA 사이즈 배터리 2개 |
|
작동 시간 |
약 40시간 |
|
장비 자동 종료 |
선택 가능 항상 켜짐 또는 자동 종료 5, 10, 20분 비활성 후 |
|
작동 온도 |
-10°C ~ +50°C (+10°F ~ +120°F) |
|
크기 |
153mm × 76mm ×37mm(높이 ×너비 ×깊이) |
|
무게 |
280g배터리 포함 |
표준 구성
|
이름 |
번호 |
|
두께 측정기 |
1 |
|
프로브 |
1 |
|
알카라인 배터리 |
2 |
|
커플런트 |
1 |
|
휴대용 케이스 |
1 |
|
사용 설명서 |
1 |
|
USB 케이블 |
1(TG-5000DL만 해당) |
|
소프트웨어 CD |
1(TG-5000DL만 해당) |
옵션 구성
|
고온 프로브 |
주철 프로브 |
|
소형 프로브 |
미니 프로브 |
|
프로브 케이블 |
단계별 교정 블록 |
|
고무 커버 |
보관 옵션(TG-5000만 해당) |
