HEF-17B 펄스 에디 전류 탐지기 단열층 벽 두께 부식 테스트 도구 300mm 리프트 오프 높이

HEF-17B 펄스 에디 전류 탐지기 단열층 벽 두께 부식 테스트 도구 300mm 리프트 오프 높이

1       간략한 소개

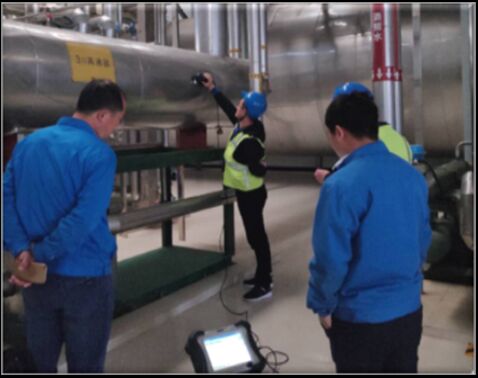

장비는 포장 층 외부의 금속 파이프 벽 두께를 사용 중 검사하는 데 사용할 수 있습니다., 대신 전통적인 시누소이드 전류의 인센티브를 펄스 전류, 펄스 전류 센서에서 선도자 외부 자기장,펄스 듀디 전류 전자기장의 저하 과정을 측정하여, 파이프 벽 두께의 부식 정도를 평가합니다.전통 벽 두께 검출 방법과 비교하면:반짝이는 없이, 결합 없이, 장비의 연속 스캔 사용, 감지 효율을 크게 향상시킬 수 있습니다.

기존의 펄스 에디 전류 테스트 기술과 비교하면정밀 스캔 기능:환경 요인에 의한 간섭이 적고, 감지 효율이 높고, 해상도가 높습니다. (작은 부식을 감지할 수 있고, 발견 실패율은 매우 낮습니다.)고위험 부품의 부식 검출에 적합하며, 코팅 레이어 (부착 없이 또는 제거 후) 또는 얇은 코팅 레이어 (이하300mm 경화 방지 코팅 층 등),예를 들어: 생산 공장 공정 파이프 라인, 물 벽, 오븐 튜브, 작은 관절 파이프, 팔꿈치, 티 등.

2      모델 및 구성

3 기능적 특징

난  ★탐사선에는 단축키와 LCD 화면이 있습니다.그리고 작업 효율은 검출 과정에서 호스트의 빈번한 작동없이 크게 향상됩니다.

난  ★탐사선은 전자적 중점 기술을 채택하고 있으며, 이는 더 높은 공간 해상도, 더 큰 인식 및 지역 부식 결함에 대한 더 강력한 반 간섭 능력을 가지고 있습니다.

난  결함 모양에 민감하지 않습니다.cts, 그것은 검출 할 수 있습니다벽 두께 부식 또는 다른 두께 감소 결함 금속 구성 요소 "보호 계층 (열열 계층, 냉각 계층, 보호 계층 등) "

난  장비가 작동 할 때 검사 할 수 있습니다 (고 온도, 낮은 온도, 장비의 재료 등).

난  검출 된 재료: 탄소 강철, 낮은 합금 강철과 같은 철자기 금속 물질의 나머지 벽 두께를 검출합니다.

난  ★그것은 또한 스테인리스 스틸, 알루미늄 합금 및 다른 비 철자기 금속 물질의 나머지 벽 두께를 감지 할 수 있습니다.

난  튜브 판 모양: 판, 스트라이그파이프, 팔꿈치, 탱크.

난  클레이딩 레이어 재료: 전도성, 자기성 없는 재료 (아스베스트, 폼 등), 금속 망, 철판, 알루미늄판 및 다른 금속 보호층.

난  AC/DC 하이브리드 전원 공급 장치, 내장 재충전 가능한 리?? 배터리, 4시간 이상 계속 작동합니다.

난  완전히 밀폐 된 IP64 반 먼지 및 반 스프래치 디자인, 실리콘 껍질 반 떨어지고 반 진동 디자인, 가혹한 작업 조건에 더 적합합니다.

4 기술적 매개 변수

난  최대 승강장: 300mm

난  최대 탐지벽 두께: 2∙45mm

난  파이프 지름:≥20mm

난  금속 보호층의 두께:≤1mm

난  ★반복 검출 정확도: 2%

난  ★부식 결함 감지 민감도: 5% (용량 비율)

난  측정 속도: 15~0.5 시간/초 ( 측정된 벽 두께 증가에 따라 감소)

난  탐사 케이블의 길이가:3m, 10m (선택적)

난  ★내장 재충전 가능한 리?? 배터리, 연속 작동≥4시간

난  ★크기와 무게: 호스트: L290 × W220 × H95mm≤3.8kg, P1 타입 / 작은 프로브: L106×W61×H52mm 0.5kg, P2형/중형 탐사선:L148×W73×H192mm 1kg,P3/대 탐사선:L 196×W100×H62.5mm 1.5kg

난  테스트 매체의 온도: -200∙800°C

난  프로브 접촉 온도:-50∙+200°C

난  호스트 작동 온도: -10°C∙+50°C

난  습도:≤85% R.H

난  어댑터 전원 공급 장치: 단일 단계AC100~240V/1.7A,50/60Hz,출력 DC20V/5A

난  전력 소모:≤38VA

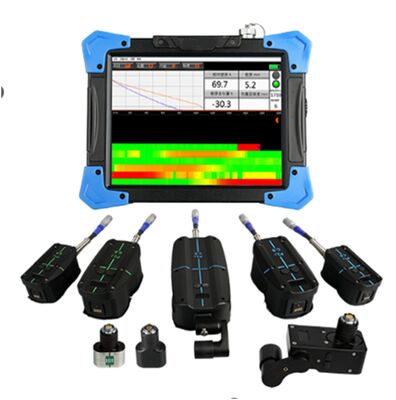

5    포장 목록

난  주 단위(데이터 케이블, 충전기, 3m 탐사 케이블 포함)                   1 세트

난  고해상도 탐사선 (C.S.손잡이 포함)  1개

난  탄소 강철 탐사선 (C.S: 작은, 중간,큰)                            1 그룹

난  사용 설명서                                                                                1 권

난  HUATEC 캘리브레이션 인증서                                                        1 복사

난  기기 캐스e/백                                                                             1조각
