제품 상세 정보:
|
| 감지 범위: | 0.15 mm ~ 10 m (강철의 종파); 최대 30m의 전송 모드(확장 가능) | 음속 범위: | 100 ~ 20000m/s |
|---|---|---|---|
| 펄스 반복률: | 10-3000Hz, 조정 가능 | 동적 범위: | ≥38dB |
| 해결: | >40dB(5P14 프로브) | 민감도 마진: | >66dB(200mm 깊이의 Φ2 평평한 바닥 구멍) |
| 디지털 억제: | 선형성이나 이득을 손상시키지 않고 0-80% | ||
| 강조하다: | 가지고 다닐 수 있는 초음파 결함 탐지기,다기능 두께 측정기,고속 A-스캔 B-스캔 |
||

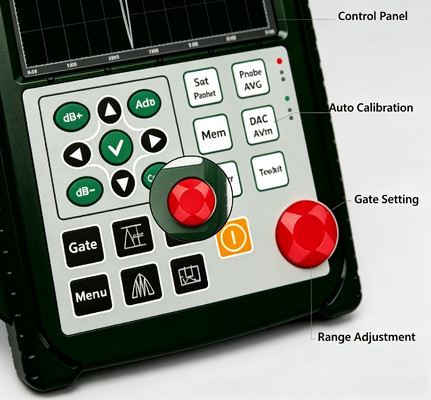

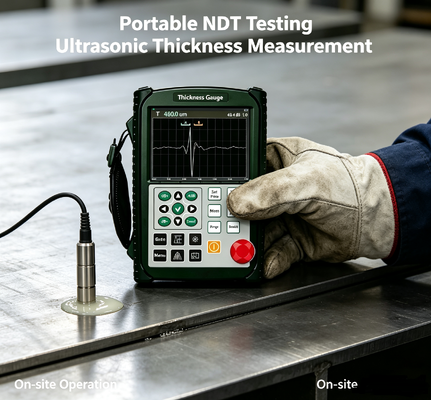

TG‑UT10 휴대용 다기능 초음파 결함 탐상 두께 측정기 12비트 고속 샘플링 A스캔 B스캔 파형
★ 프로브 보정 및 기타 작업을 위한 전체 프로세스 화면 내 안내 및 대화 상자 기반 상호 작용; 수동 참조 불필요.
★ 반복 속도: 고속 스캔을 위해 16Hz ~ 10000Hz까지 조절 가능.
★ 초고 신호 대 잡음비로 선명하고 안정적인 파형을 제공합니다. 특수 간섭 방지 설계로 열악한 작업 조건에서도 안정적인 작동이 가능합니다.
★ 12비트 AD 고속 샘플링. 15MHz 프로브와 호환되어 뛰어난 감도와 해상도로 미세 결함을 탐지할 수 있습니다.
★ IP65 등급의 합금-실리콘 복합 재질 외함; 견고하고 방진 및 방수 기능.
★ 단일 배터리 충전으로 최대 10시간 연속 작동.
★ 측정 해상도 최대 0.001mm. 최소 측정 두께: 0.15mm (강철), 0.05mm (플라스틱). 코팅층을 통한 효과적인 측정이 가능합니다.
기술 사양
|
항목 |
사양 |
|
탐지 범위 |
0.15mm ~ 10m (강철 종파); 전송 모드 최대 30m (확장 가능) |
|
음속 범위 |
100 ~ 20000m/s |
|
펄스 반복 속도 |
10~3000Hz, 조절 가능 |
|
동적 범위 |
≥38dB |
|
수직 선형 오차 |
≤1.5% |
|
수평 선형 오차 |
≤0.2% |
|
해상도 |
>40dB (5P14 프로브) |
|
감도 마진 |
>66dB (200mm 깊이의 Φ2 평저 구멍) |
|
디지털 감쇠 |
0~80%, 선형성 또는 이득에 영향을 주지 않음 |
|
프로브 유형 |
직진 프로브, 크리스탈 프로브, 투과 프로브 |
|
게이트 |
입력 게이트, 에코 손실 게이트; 단일 게이트 / 이중 게이트 모드 |
|
알람 |
부저 알람, LED 표시등 알람 |
|
전원 공급 장치 |
DC 9V |
|
배터리 수명 |
10시간 |
|
크기 |
250 x 165 x 40mm |
|
무게 |
1.0kg |
|
작동 온도 |
‑10℃ ~ 50 ℃ |
|
상대 습도 |
20%~95% RH |
|
펄스 진폭 |
100V, 200V, 300V, 400V, 500V 선택 가능; 광범위한 프로브 호환성 |
|
펄스 폭 |
0.03~0.51µs 내에서 연속 조절 가능하여 다양한 주파수의 프로브에 맞춤 |
|
프로브 감쇠 |
50Ω, 100Ω, 150Ω, 400Ω 선택 가능하여 다양한 감도 및 해상도 요구 사항 충족 |
|
하드웨어 실시간 샘플링 |
12비트 고해상도 AD 컨버터, 400MHz 샘플링 속도로 매우 정확한 파형 재현 |
|
탐지 모드 |
양의 반파, 음의 반파, 전체 파형, RF 탐지 |
|
프로브 주파수 |
0.2MHz ~15MHz |
|
게이트 판독 |
단일 게이트 / 이중 게이트 판독 선택 가능; 게이트 내 최대값 판독 |
|
총 이득 |
110dB; 단계 옵션: 0.1dB, 1dB, 2dB, 6dB |
|
커넥터 |
BNC / LEMO 선택 가능 |
1 주요 기능
• 원터치 자동 보정
• 고정밀 두께 측정: 최대 해상도 0.001mm; 반복 해상도 ±0.002mm
• 자동 이득, 에코 엔벨로프 및 피크 홀드 기능으로 검사 효율 향상
• 500개의 독립적인 두께 측정 채널 (확장 가능)
• 최대 1000개의 A 스캔 파형 및 데이터 세트 저장 및 재생 (확장 가능); PDF 형식으로 검사 보고서 내보내기; 전용 PC 소프트웨어 없이도 보고서 확인 가능
• 외부 USB 플래시 드라이브 지원. 내부 저장 데이터는 언제든지 내보낼 수 있습니다. 외부 USB 드라이브를 통해 무제한 검사 파일 저장
• 조절 가능한 송신 펄스 폭 및 진폭
• 고성능 친환경 리튬 이온 배터리; 표준 구성으로 최대 10시간 연속 작동
• 실시간 시계: 검사 날짜 및 시간 스탬프가 데이터와 함께 저장됨
• 이득 및 선형성에 영향을 주지 않는 디지털 감쇠
• 이득 보상: 거친 표면, 두꺼운 작업물에 대한 장거리 검사 및 기타 요인으로 인한 dB 감쇠 보상
• 에코 시퀀스 분석
• 화면 동결 / 해제
• 파형 채우기
• 배터리 상태 표시기
• 캡처 마커
• 게이트 내 파형 색상 표시
• 게이트 확대
2 표준 액세서리
표준 두께 측정 프로브 1개
