제품 상세 정보:
|
| 재료: | 스테인리스 스틸에 니켈 층을 가리고 단단한 크롬 합금 | 거칠성: | R = 2.5μm, 5μm, 10μm 및 15μm |
|---|---|---|---|
| 용인: | ±10% | 테스트 표준: | GB/T188513, ISO 3452-3 및 JIS Z 2343-3:2001 표준 |
| 5개의 별 모양의 범위에 있는 결함: | 30.0~5.5mm | ||
| 강조하다: | ISO 3452-3 제2형 PT 시험 블록,침투성 검사 성능 평가 블록,보증된 비파괴 테스트 장비 |
||

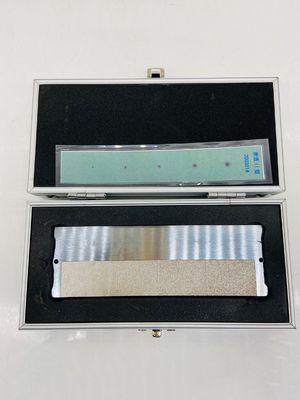

ISO 3452-3 Type II PT 참조 시험편 침투 탐상 성능 평가 블록
ISO 3452-3: 2013은 두 가지 유형의 참조 블록을 설명합니다. - Type 2 참조 블록은 DPI 시스템 성능의 일상적인 평가를 위한 것입니다.
참조 블록 Type 2는 스테인리스 스틸에 니켈 층을 도금한 다음 단단한 크롬 합금을 도금하여 만듭니다.

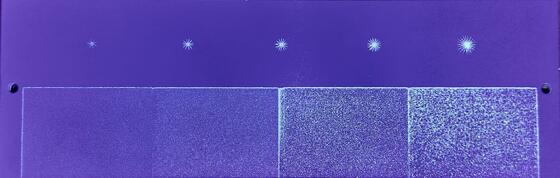

직경이 3.0mm에서 5.5mm까지 다양한 다섯 개의 별 모양 결함이 이 층에 인공적으로 생성되었으며, 다섯 개의 결함은 크기에 따라 균일하게 배치되었습니다. 세척성*을 평가하기 위해 참조 블록 Type 2에는 거칠기가 R = 2.5μm, 5μm, 10μm 및 15μm인 네 개의 인접한 패치가 포함되어 있습니다. 가장 작은 결함은 가장 작은 거칠기를 나타내는 영역 옆에 위치합니다.
| 결함 번호 | 1 | 2 | 3 | 4 | 5 |
| 일반적인 (직경) 치수 (mm) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| 색상 대비 침투 탐상제 (mm) 측정 크기 | |||||
| 형광 침투 탐상제 (mm) 측정 크기 |
참고: mm 단위의 다섯 개 균열 영역 직경, 허용 오차 ±10%
다섯 개의 점이 있는 스테인리스 스틸 크롬 도금 시험편은 침투 결함 탐상 시리즈의 Type II 시험편입니다. GB/T18851-2008 및 EN ISO3452-3:2013 표준에 따라 생산되었습니다. 2002년 12월 국가 산업 평가를 통과했습니다. 시험편은 GB/T18851-2008, EN ISO3452 및 ASME 표준의 요구 사항을 충족합니다. 인공 결함의 실제 측정값은 ISO 10474 또는 EN 10204 Type 3.1 인증서를 기반으로 합니다.
직경 측정에는 형광 침투 탐상제 레벨 2, 물 및 건조 현상액, 색상 대비 침투 탐상제 레벨 2가 사용되었습니다. (실제 조건, 사용된 재료 등급으로 업데이트)
