제품 상세 정보:
|
| 재료: | 스테인리스 스틸에 니켈 층을 가리고 단단한 크롬 합금 | 거칠성: | R = 2.5μm, 5μm, 10μm 및 15μm |
|---|---|---|---|
| 용인: | ±10% | 테스트 표준: | GB/T188513, ISO 3452-3 및 JIS Z 2343-3:2001 표준 |
| 5개의 별 모양의 범위에 있는 결함: | 30.0~5.5mm | ||
| 강조하다: | 2종 DPI 침투 탐상 기준편,스테인리스강 시험편 별 모양 결함,니켈 크롬 코팅 비파괴 검사 장비 |
||
2형 DPI 침투성 기준 블록 스테인리스 스틸 니켈 크롬 코팅 스타 결함 테스트 블록
ISO 3452-3:2013는 두 가지 유형의 참조 블록을 설명합니다. - 2형 참조 블록은 DPI 시스템 성능의 일상적인 평가를 위해 사용됩니다.
참조 블록 2형은 스테인리스 스틸로 만들어져 니켈 층이 뒤집혀 단단한 크롬 합금으로 덮여 있습니다.

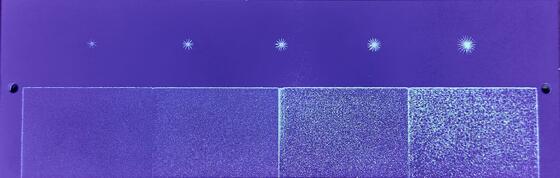

이 층에서 3~5.5mm 지름의 별 모양의 5개의 결함이 인위적으로 생성되었고 5개의 결함이 크기에 따라 균일하게 배치되었습니다.세탁성 평가 * 참조 블록 유형 2는 R = 2의 거칠성으로 인접한 네 개의 패치를 포함한다.5μm, 5μm, 10μm 및 15μm. 가장 작은 결함이 가장 작은 거칠성을 나타내는 부위에 옆에 위치합니다.
| 결함 번호 | 1 | 2 | 3 | 4 | 5 |
| 전형적인 (지름) 차원 (mm) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| 색상 콘트라스트 침투 물질의 크기 (mm) | |||||
| 플루오레센스 침투 물질의 크기 (mm) |
참고: 5개의 균열 면적의 지름, mm, 허용값 ±10%
5점 스테인레스 스틸 크롬 접착 시험 조각은 침투성 결함 탐지 시리즈의 II형 시험 조각입니다.GB/T18851-2008 및 EN ISO3452-3 표준에 따라 생산됩니다.:2013. 2002년 12월에 국가 산업 평가에 통과했습니다. 테스트 블록은 GB/T18851-2008, EN ISO3452 및 ASME 표준의 요구 사항을 충족합니다.인위적 결함의 실제 측정 값은 ISO 10474 또는 EN 10204 유형 3에 기초합니다..1 인증서
지름 측정에 플루오레센스 침투 물질 레벨 2, 물 및 건조 개발; 색상 대조 침투 물질 레벨 2가 사용되었습니다. (실제 상태와 업데이트, 재료 등급이 사용되었습니다.)
