HCDX-IISC 전류 조절식 탈자 효과 휴대용 다기능 자분 탐상기

HCDX-IISC 전류 조절 가능한 탈자 효과 휴대용 다기능 자분 탐상기

소개:

HCDX-IISC 복합 자분 탐상기는 실리콘 제어 비접촉 스위치를 채택하여 저소음, 강력한 자기력, 긴 수명 및 간단한 작동으로 현장 및 실험실 사용에 적합합니다. 본 기기는 복합 구성으로 되어 있으며 사용자는 필요에 따라 프로브를 자유롭게 선택할 수 있습니다. A, D, E, O 타입 프로브는 사용자 요구에 따라 구성할 수 있습니다.

HCDX-IISC 시리즈는 탈자 기능과 전류 조절 기능을 갖추고 있습니다.

이 자분 탐상기(위상 제어 회로 포함)는 8비트 MCU를 컨트롤러로 채택하고 있으며, AC 제로 전압 교차 신호와 전류 조절 신호의 정밀한 수집을 통해 자화 전류의 연속적인 조절을 실현할 수 있습니다. 또한, 탈자 기능이 장착되어 있으며, 탈자 모드를 선택하고 트리거 버튼을 누르면 탈자 기능을 켤 수 있습니다. 또한, MCU 프로그램은 평생 무료 업그레이드가 가능하며, A, D, E, O 타입 프로브는 사용자 요구에 따라 구성할 수 있습니다.

응용:

주로 강자성 공작물의 표면 및 근접 표면 균열 검출에 사용됩니다.

보일러 압력 용기, 강철 구조물, 단조품, 주물, 용접 부품, 가공 부품 등

HCDX-IISC 모델 표준 프로브 소개:

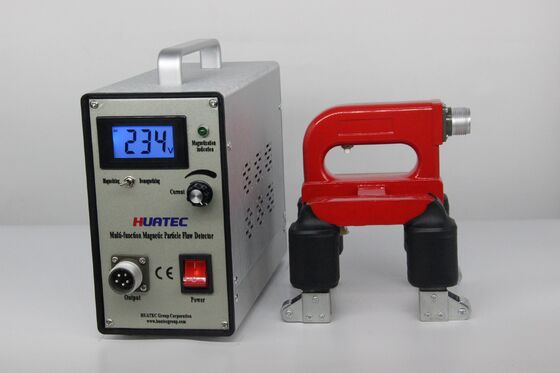

D 타입 프로브 (전자 요크 프로브): 이동식 조인트가 장착되어 표면 공작물을 자화하고 검출할 수 있습니다.

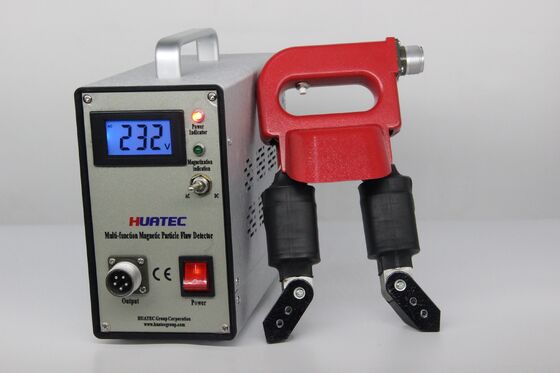

A 타입 프로브 (말굽 프로브): 모든 종류의 필렛 용접, 대형 공작물의 내부 및 외부 모서리 국부 자화 검사에 적합하며, 작업등이 장착되어 있습니다.

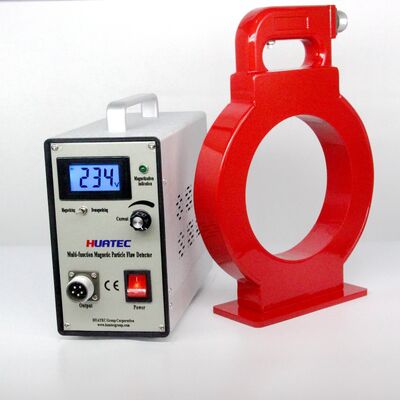

O 타입 프로브 (링형 코일): 공작물의 둘레 균열 검출에 적합하며, 공작물의 피로로 인한 균열에 매우 민감합니다. 또한, 원격 방식으로 공작물을 탈자할 수 있습니다.

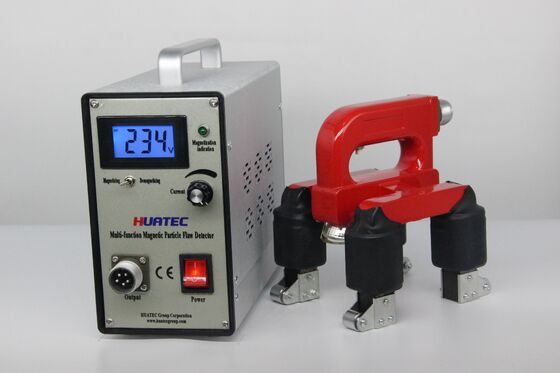

E 타입 프로브 (회전 자기장 프로브): 모든 종류의 직선 용접, 둘레 용접, 맞대기 용접 및 대형 기하학적 형상의 평면 및 곡면 표면에 대한 전방위적인 결함 검사를 수행합니다. 프로브에는 롤러가 장착되어 있어 작동이 용이하고 속도를 높입니다. 프로브에는 작업등이 장착되어 있어 관찰이 용이합니다.

기술 매개변수:

전원: AC 220V ± 10% 50HZ 5A

출력: AC 38V 10A

A, D, E, O 타입 프로브는 선택 사항이며 사용 가능합니다.

검사 속도:데드 웨이트6 m/min

프로브 온도 상승:무게: 약 6.5Kg (본체)60℃

작업 주기: 장시간 연속 작동 권장: 자화 시간 ≤ 3초, 간격 시간 ≥ 5초무게: 약 6.5Kg (본체)컨트롤러 크기: 95x45x75mm (L*W*H)데드 웨이트모든 선택 프로브 매개변수:

D 타입 프로브

리프팅 힘: AC ≥ 5Kg DC ≥ 18Kg (조인트 없음)

극 간격: 50-200mm (조절 가능)

 작동 전류: ≥ 8A
