제품 상세 정보:
|
| 제품명: | 디지털 이미지 시스템 | 보행 속도: | ≥100mm/s |
|---|---|---|---|
| 근무 시간: | 8 시간 이상 | X선 변환층: | 비정질 실리콘 |
| 신틸레이터: | CSI | 픽셀 피치: | 120μm |
| 픽셀 행렬: | 1280×1024 | 수신된 광선 에너지: | 320KV |
| 강조하다: | 원격 PC와 함께 HDR-01 디지털 이미지 시스템,파괴적이지 않은 테스트를 위한 DR 이미지 보드 트롤리,크롤러로 장착된 외부 방사선 촬영 기계 트롤리 |
||

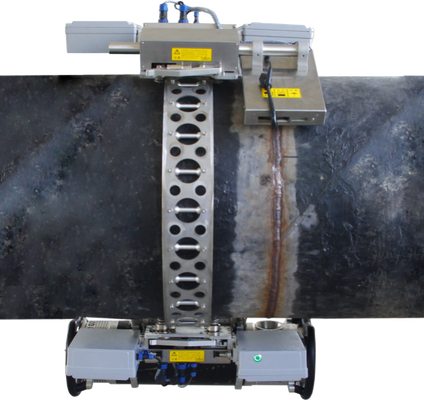

HDR-01 디지털 이미지 시스템에는 원격 PC, DR 이미지 보드 트롤리, 외부 방사선 촬영 기계 트롤리, 내부 촬영 파이프 라인 크롤러 및 기타 시스템이 포함됩니다.
이 시스템은 파이프 라인 용접의 검사 결과를 컴퓨터에서 실시간으로 시각적으로 표시 할 수 있으며 운영자가 현장에서 검사 결과를 판단하는 데 도움이됩니다.현장 검사 결과는 원격으로 검색 할 수 있습니다., 기록으로 저장하거나 결과를 전문가에 의해 직접 확인할 수 있습니다. 시스템은 직접 위치 및 위치 정보를 인쇄 할 수 있습니다.작업 현장의 용접 포트 번호, 그리고 일부 관련 정보에 대한 이미지 수정 없이, 완전히 사기 의혹을 피합니다.
이 시스템은 다음과 같은 부품으로 구성됩니다: 원격 PC, DR 이미지 보드 트롤리, 외부 방사선 촬영 기계 트롤리, 내부 촬영 파이프 라인 크롤러 및 기타 시스템.무선 로컬 에어리 네트워크, 지도의 통제와 획득 (전달) 은 한 번에 완료 될 수 있습니다.직원은 원격으로 컴퓨터를 제어 할 수 파이프 라인 용접 검사 완료 하 고 검색 및 평면 필름을 위해 원래 이미지를 저장시스템의 이미지는 명확하며, 이중 유선 평가는 국가 표준의 요구 사항을 완전히 충족하고 초과합니다.
장비의 구성
이 시스템은 두 부분으로 구성됩니다: 파이프 내 사격 장비와 외부 사격 장비.
내부 사격 장비의 구성:
고주파 X선 파이프 라인 크롤러, 파이프 라인 외벽 크롤러 (평면 패널 탐지기, 중앙 라우터, 하부 컴퓨터 PLC를 탑재), DR 평면 패널 탐지기,PC 워크스테이션 (디지털 이미지 획득 및 처리 소프트웨어).
야외 촬영 장비의 구성:
파이프라인 외벽 등반차 (평면 패널 탐지기, 중앙 라우터, IP10 하위 컴퓨터 PLC, DR 평면 패널 탐지기,파이프라인 외벽 등반차 (지향적인 고주파 X선 발전기), 보조 라우터, IP11 낮은 컴퓨터 PLC), 휴대용 고주파 제어 어댑터, 데이터 케이블, 전원 케이블, PC 작업 스테이션 (디지털 이미지 획득 및 처리 소프트웨어),PC 워크스테이션 (디지털 이미지 획득 및 처리 소프트웨어).
장비 구성 목록:
|
계열번호 |
이름 |
사양 |
원산지 |
양 |
|
1 |
파이프 라인 외부 벽에 올라가는 차 (영상 획득 보드를 운반) |
PC10 |
대동 |
1 세트 |
|
2 |
파이프 라인 외부 벽에 올라가는 차 (X-선 기계를 운반) |
PC11 |
대동 |
1 세트 |
|
3 |
평면 판 탐지기 |
사용자 선택에 따라 가격은 다릅니다. |
대동 |
1 세트 |
|
4 |
디지털 이미지 획득 및 처리 소프트웨어 |
|
대동 |
1 세트 |
|
5 |
이미지 획득 작업 스테이션 |
정밀 3530 |
|
1 세트 |
|
6 |
고주파 일정한 압력 광선 기계 |
D300G |
대동 |
1 단위 |
|
7 |
슬라이드웨이 |
φ711mm |
대동 |
1 세트 |
