제품 상세 정보:
|
| 작동 주파수: | 128Hz, 512Hz, 1kHz | 측정 범위: | 0-20미터 |
|---|---|---|---|
| 감광도: | 매립 깊이 1m에서 10mA | 깊이 정확도: | 깊이의 ±2.5%(인접 파이프라인의 간섭 없음) |
| 출력 전류: | 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A | 거리에 착수하세요: | 최대 30Km |
| AC 전원 공급 장치: | 220V/50Hz AC | 작동 온도: | -20 ~ ~ +50 ℃ |
| 강조하다: | HD-170PCM 배관 코팅 탐지기,매설 배관 전류 측정기,ACVG 기능이 있는 PCM 탐지기 |
||

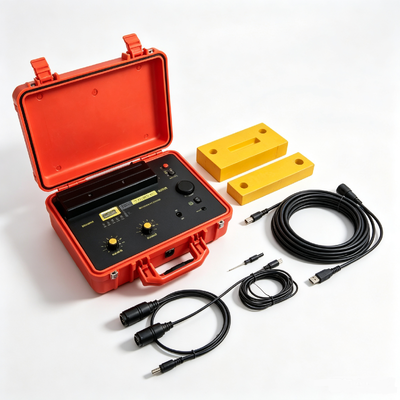

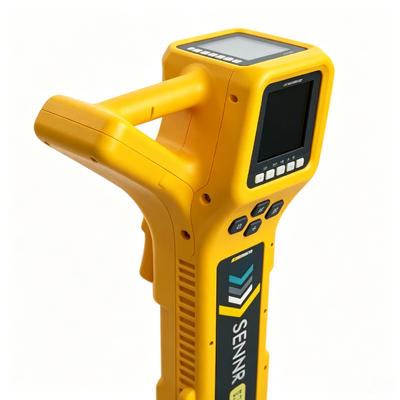

HD-170PCM 매설 배관 코팅 검사기 PCM 배관 전류 매퍼 ACVG A 프레임 포함
개요3. 가져온 데이터와 관련 계산 후의 데이터는 편집할 수 있습니다.
HUATEC 통합 배관 부식 방지 코팅 상태 검사기는 굴착 없이 매설 배관을 검사하고, 매설 배관의 외부 부식 방지 코팅 손상을 정량적으로 평가하며, 배관의 깊이를 정확하게 위치시키고 측정할 수 있습니다. 이 검사 기술은 새로 완료된 배관의 검사 및 인수 수단으로 사용될 뿐만 아니라, 운영 중인 배관의 정기적인 모니터링에도 사용될 수 있습니다. 매설 배관 보호층의 상태를 검사하고 대상별 교체 및 수리를 수행하면 배관의 수명을 연장하고 대규모 유지 보수 및 개조 자금을 절약할 수 있습니다. 석유, 천연 가스, 도시 가스 및 수돗물 등의 부식 방지 배관에 대한 외부 부식 방지 코팅 품질 평가에 널리 적용됩니다.
기술 매개변수3. 가져온 데이터와 관련 계산 후의 데이터는 편집할 수 있습니다.
|
수신기3. 가져온 데이터와 관련 계산 후의 데이터는 편집할 수 있습니다. |
*위치 지정 모드: 계곡 모드, 피크 모드, 넓은 피크 모드, 피크 화살표 모드 깊이 측정 방법: 직접 판독 깊이, 80% 방법 깊이 측정, 50% 방법 깊이 측정 *작동 주파수: 128Hz, 512Hz, 1kHz *위치 지정 정확도: 깊이의 ±2.5% (인접 배관의 간섭 없음) *전류 정확도: 실제 전류의 ±2.5% (인접 배관의 간섭 없음) *깊이 정확도: 깊이의 ±2.5% (인접 배관의 간섭 없음) *측정 범위: 0-20미터 *전류 매핑: 다양한 신호 전류의 크기와 부식 방지 코팅 손상 방향을 정확하게 측정할 수 있습니다. *감도: 1미터 매설 깊이에서 10mA *데이터 기록: 배관 위치, 매설 깊이, 배관 내 전류 크기, 측정 지점 간 거리 *데이터 다운로드: 기록된 데이터는 컴퓨터로 다운로드할 수 있습니다. *배터리 셀: 리튬 배터리, 24시간 연속 작동 가능 *하우징 재질: ABS 엔지니어링 플라스틱 *전체 치수: 62x30x15cm *무게: 2.5Kg 송신기: *손상 위치: 부식 방지 코팅 손상 지점의 위치와 방향을 2cm 이내의 정확도로 위치 지정 *출력 전류: 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A *출력 전압: 최대 120V |
|
*출력 전력: 최대 150W |
*송신 거리: 최대 30Km *AC 전원 공급 장치: 220V/50Hz AC *DC 입력: 24V, 20AH 리튬 배터리 *작동 온도: -20°C ~ +50°C *하우징 재질: ABS 엔지니어링 플라스틱 *전체 치수: 38x28x18cm *무게: 8.8Kg 검사기 (A-프레임):*위치 지정 정확도: ≤5cm*게인 제어: 자동 게인, 범위: 0-140dB*위치 지정 정확도: ≤5cm *손상 위치: 부식 방지 코팅 손상 지점의 위치와 방향을 2cm 이내의 정확도로 위치 지정 *전원: 7.4V 리튬 배터리 팩 *작동 시간: ≥24시간 |
|
*무게: 2.5 kg |
특징 : *초협대역 통과 0.2Hz 위상 고정 루프 DSP 디지털 필터 *고감도 수신기는 검출 깊이와 거리를 크게 향상시킵니다. *독립형 ACVG (A-프레임) 검사기, 수신기에 연결할 필요 없음, 높은 신뢰성; *A-프레임은 배터리 전압 표시, 부식 방지층 손상 지점 크기의 dB 값 측정, 부식 방지층 손상 지점의 방향 표시 기능을 갖추고 있습니다. *GPS 위치 지정 기능, 배관 경로 자동 매핑; |
*좌우 화살표는 배관의 위치를 나타내어 배관을 빠르게 찾을 수 있습니다.3. 가져온 데이터와 관련 계산 후의 데이터는 편집할 수 있습니다.
*데이터 분석 소프트웨어는 전류 감쇠율의 Y 값, 부식 방지 코팅 손상 지점 밀도의 P 값, 부식 방지 코팅 절연 저항의 Rg 값을 계산할 수 있습니다.
*데이터 분석 소프트웨어의 내보내기 결과는 국가 표준(GB/T 19285-2014)을 준수합니다.
*데이터 분석 소프트웨어는 소프트웨어 저작권 등록 증명서를 보유하고 있습니다.
작동 원리
HD-170PCM은 송신기, 수신기 및 검사기(A-프레임)의 세 부분으로 구성됩니다. 송신기는 독립적인 0.1A-3A 검출 신호 출력 장치이며, 휴대용 수신기는 배관 경로 추적, 손상 지점의 정확한 위치 지정 및 전류 측정에 사용됩니다. 배관의 전류 강도는 거리 증가에 따라 감소합니다. 배관 직경, 재질 및 토양 환경이 일정하게 유지되는 조건에서 부식 방지층이 토양에 대한 절연성이 좋을수록 전류 손실이 적고 감쇠가 작습니다. 반대로, 부식 방지 코팅이 노화, 벗겨짐 등으로 손상되어 절연 성능이 저하되면 전류 손실이 더 심해지고 감쇠가 커집니다.
직류 신호에 가까운 초저주파 신호(CP)가 배관에 가해지면, 부식 방지층의 손상 지점과 토양이 형성하는 전압 구배가 배관 상부 지면에 전기장 분포를 형성합니다. 손상 지점에 가까울수록 전압 구배가 커지고, 배관 상부 지면의 전류 밀도가 커집니다. 일반적으로 노출 면적이 클수록 그 근처의 전류 밀도가 커지고, 지면 전압 구배가 커집니다. 프로브 장비는 배관의 위치를 감지하고 검사기를 배관 위치에 유지합니다. 전압 구배 검사기는 배관 상부의 전위 구배 값(dB)과 토양 내 전류 방향(CP)을 측정하여 배관 손상의 심각성과 부식 방지층 손상 지점의 정확한 위치를 결정합니다.
평가 소프트웨어
:
1. 소프트웨어 개요
현재 시장의 지하 배관 외부 부식 방지층 검사기(대상 배관의 지리적 위치 정보, 매설 깊이 정보, 배관 내 전류 정보, 부식 방지층 손상 지점 크기 등 포함)의 현장 검사 데이터 후처리 및 분석과 협력하기 위해, 국가 표준(GB/T 19285-2014) 및 관련 산업 표준에 따라, 검사된 배관 구간의 부식 방지 코팅 평가 보고서(차트 보고서, 텍스트 보고서)를 제공하고, 사용자에게 외부 부식 방지 코팅의 전류 감쇠율 분류 평가 결과와 외부 부식 방지 코팅 손상 지점 밀도 값을 제공하여 후속 처리 조치(부식 방지층 모니터링, 부식 방지층 국부 수리, 부식 방지층 대규모 점검 등)를 결정하며, 보고서 형태로 인쇄하여 배관 소유자에게 신뢰할 수 있는 참조 기반을 제공하고 보관을 용이하게 합니다.
2. 소프트웨어 기능
수신기의 매설 배관 현장 측정 데이터(전류, 매설 깊이, 경도, 위도, 거리, 손상 지점 크기 등)를 기반으로 관련 곡선 및 보고서를 생성합니다. 소프트웨어는 다음과 같은 기능을 갖습니다:
1. 배관 측정기 수신기와 연결할 수 있으며, 측정 과정에서 저장된 전류 데이터, 배관 매설 깊이, 경도, 위도, 거리 등의 데이터를 소프트웨어로 가져올 수 있습니다(또는 현장에서 수집된 관련 데이터를 수동으로 입력할 수 있습니다). 동시에 연결된 상태에서 기기에 저장된 데이터를 삭제할 수 있습니다.
2. 데이터가 가져와진 후, 소프트웨어는 가져온 데이터를 기반으로 전류 감쇠율 Y 값, 부식 방지층 손상 지점 밀도 P 값, 부식 방지층 절연 저항 Rg 값을 계산할 수 있습니다.3. 가져온 데이터와 관련 계산 후의 데이터는 편집할 수 있습니다.
4. 데이터를 검색할 수 있으며, 저장된 데이터는 통계 테이블 형식으로 표시할 수 있습니다. 또한 Excel 또는 Word 테이블 형식으로 내보내어 쉽게 볼 수 있습니다. 생성된 보고서는 Word 문서 형식 또는 PDF 문서 형식으로 저장해야 합니다.
