제품 상세 정보:
|
| 측정 범위(45# 강철): | 0.15 밀리미터 - 1800 밀리미터 | 표시 오류(<10mm): | ±0.005mm |
|---|---|---|---|
| 표시 오류(≥10mm): | ±0.1% | 반복 측정 오차: | ±0.001mm(자체 테스트) |
| 측정빈도: | 4Hz、8Hz、16Hz | 음속 범위: | 400-19999m/s |
| 강조하다: | 디지털 초음파 두께 측정기,고정밀 두께 감지기,파이프 부식 두께 측정기 |
||

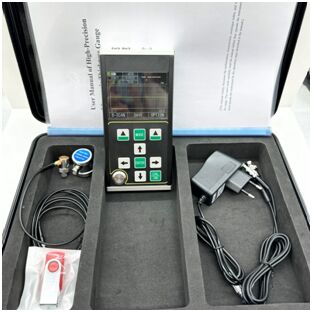

TG-5700 고정밀 디지털 초음파 두께 측정기 최소 0.10mm 강철 다중 에코 기술 파이프 부식 두께 감지기
TG-5710은 A/B 스캔 기능이 있는 최신 휴대용 고정밀 디지털 초음파 두께 게이지입니다. 펄스 반사 기반 초음파 두께 측정 원리를 채택했습니다. 초음파가 일정한 속도로 전파되고 후면에서 반사를 얻을 수 있는 재료의 두께 측정에 적합합니다. 측정 해상도는 0.001mm이고 측정 범위는 0.10mm(강철)만큼 얇습니다.
이 제품은 판재 및 가공 부품을 정확하게 측정할 수 있습니다. 반면에 사용 중 생산 장비의 파이프 및 압력 용기의 부식 후 얇아지는 정도를 모니터링할 수 있습니다. 석유, 화학, 야금, 조선, 항공 우주, 에너지 및 기타 분야에서 사용할 수 있습니다.
이 제품은 초음파 두께 게이지 보정 사양(JJF 1126-2004)을 준수합니다.
| 항목 | TG-5710 |
| 프로브 유형 | 단결정 프로브 / 이중 결정 프로브 |
| 측정 범위(45# 강철) | 0.15mm – 1800mm |
| 표시 오류(<10mm) | ±0.005mm |
| 표시 오류(≥10mm) | ±0.1% |
| 반복성 오류 | ±0.001mm(자가 테스트) |
| 표시 안정성 | 제로 교차 및 다중 에코 기술을 채택하여 두께 측정 값이 에코 강도, 재료 감쇠 계수, 이득 및 게이트 높이에 영향을 받지 않도록 하여 높은 측정 안정성과 신뢰성을 보장합니다. |
| 측정 주파수 | 4Hz, 8Hz, 16Hz |
| 해상도 | 0.1mm, 0.01mm, 0.001mm(0.01인치, 0.001인치, 0.0001인치) |
| 펄스 발생기 | 음의 구형파 방출을 채택하고 펄스 폭과 전압은 프로브와 자동으로 일치합니다. |
| 음속 범위 | 400-19999m/s |
| 교정 블록 | 4mm(강철) |
| 자동 종료 | 5분, 10분, 20분 및 수동 종료를 선택할 수 있습니다. |
| 프로브 보정 | 1점 보정, 다중점 보정 |
| 이득 | 자동 이득 제어, 수동 이득 제어 |
| 이득 범위 | 0~70dB |
| 감지 모드 | 무선 주파수(RF), 양의 반파(POS), 음의 반파(NEG), 전체 파(FULL) |
| 측정 모드 | (1) MB-E: 초기 에코에서 첫 번째 바닥 에코까지의 통과 시간을 기반으로 한 측정 모드; (2) E-E: 코팅 투과 측정 모드, 임의의 Em–En 에코를 선택할 수 있습니다. (3) ME-E: 다중 에코 측정 모드; (4) THIN: 얇은 벽 측정 모드; |
| 수치 모드 | 두께 값 모드, 차이/감소율 모드, 최대/최소값 모드 |
| A-스캔 모드 | 사용 가능 |
| B-스캔 모드 | 사용 가능 |
| 커플링 표시 | 사용 가능 |
| 배터리 표시 | 사용 가능 |
| 언어 | 영어 |
| 단위 | mm/인치 |
| 메뉴 조작 | 사용 가능 |
| 소프트웨어 기능 | 동적 게이트 설정, 블랭킹 설정(Blank), 에코 블랭킹 설정(E-blank), 에코 동결, 에코 이동 및 스케일링 |
| 저장 기능 | 동시에 100,000개의 두께(100개 그룹, 각 그룹당 1000개), 500개의 A-스캔 파형 그룹 및 500개의 B-스캔 파형 그룹을 저장할 수 있습니다. |
| 호스트 프로그램 업그레이드 | 사용 가능 |
| 디스플레이 | 3.5인치 QVGA(320 × 240) 컬러 TFT-LCD 화면 |
| 데이터 전송 | USB 3.0 직렬 통신을 지원하고 컴퓨터로 데이터를 전송합니다. |
| 작동 온도 | -10℃~+50℃; 특별한 요구 사항이 있는 경우 -20℃까지 도달할 수 있습니다. |
| 작동 전압 | 4개의 AA 배터리가 필요합니다. 전력이 부족하면 저전압 프롬프트가 표시됩니다. |
| 전체 치수 | 204 x 100 x 36 (mm) |
| 총 중량 | 310g(배터리 제외) |
이 제품은 A-스캔 모드, B-스캔 모드 및 숫자 표시 모드를 갖추고 있습니다.
측정 범위가 넓고 고유한 "다중 에코" 기술을 채택하여 초박형 부품 측정을 실현하며 최소 측정 두께는 0.15mm(강철)입니다.
이 제품은 높은 정밀도로 두께를 측정할 수 있으며 최대 측정 해상도는 0.001mm에 도달할 수 있습니다. 반복 해상도는 ±0.002mm에 도달할 수 있습니다.
코팅 투과 및 에코 대 에코 측정 기능을 갖추고 있어 표면에 페인트 층과 코팅이 있는 재료를 측정하는 데 사용됩니다.
다중 측정 모드: mb-e, E-E 및 me-e 모드는 일반적인 두꺼운 공작물 측정을 충족합니다. Thin 모드는 얇은 부품 측정을 실현합니다.
수치 모드에는 일반 두께 값 모드, 차이/감소율 모드 및 최대값 모드가 포함됩니다.
두 가지 이득 모드: 자동 이득/수동 이득
수동 종료 및 자동 종료를 설정할 수 있으며 에너지 절약 기능이 있습니다.
이중 결정 프로브 및 단결정 프로브를 포함한 다양한 프로브를 지원하며 최대 20MHz 고주파 프로브를 지원합니다.
대용량 저장을 지원하며 동시에 100,000개의 두께 값, 500개의 A-스캔 파형 그룹 및 500개의 B-스캔 파형 그룹을 저장할 수 있습니다.
320x240 고해상도(QVGA)의 대형 3.5인치 컬러 TFT-LCD 디스플레이
다양한 보정 방법을 갖추고 있으며 1점 보정, 다중점 보정 및 수동 보정 모드를 지원하며 음속 및 프로브 영점 위치를 동시에 보정할 수 있습니다. 이중 결정 프로브의 v-경로 보정을 지원합니다.
미터법 및 영국식 시스템 변환을 지원합니다. 밀리미터 및 인치 단위 간 전환이 가능합니다.
영어 표시를 지원합니다.
강철, 주철, 알루미늄, 구리 등 금속, 플라스틱, 세라믹, 유리, 수지, 유리 섬유 및 기타 우수한 초음파 전도체의 두께 측정에 적합합니다.
초음파 두께 측정의 원리는 광파 측정과 유사합니다. 프로브에서 방출된 초음파 펄스가 측정 대상에 도달하여 대상 내에서 전파됩니다. 재료 인터페이스에 도달하면 프로브로 반사됩니다. 측정 재료의 두께는 재료 내 초음파 전파 시간을 정확하게 측정하여 결정됩니다.
선택적 프로브:
| TS400 이중 결정 프로브 | 10MHz | 5mm | 0.5-50mm |
| TS500 이중 결정 프로브 | 5MHz | 5mm | 1.0-65mm |
| TS510 이중 결정 프로브 | 5MHz | 10mm | 1.0-500mm |
| DTM15 단결정 프로브 | 15 MHz | 6mm | 0.15-22.5mm |
| DTM7.5 단결정 프로브 | 7.5MHz | 6mm | 0.5-22.5mm |
| DTM10 단결정 프로브 | 10MHz | 6mm | 0.3-22.5mm |
| DTM5 단결정 프로브 | 5M | 6mm | 1.0-22.5mm |
| BD510 단결정 프로브 | 10MHz | 10mm | 1-1000mm |
| BD212 단결정 프로브 | 2MHz | 12mm | 4-1800mm |
| 이중 결정 프로브 케이블 | |||
| 단결정 프로브 케이블 | |||
