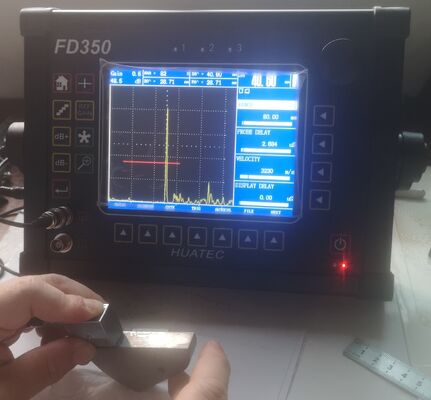

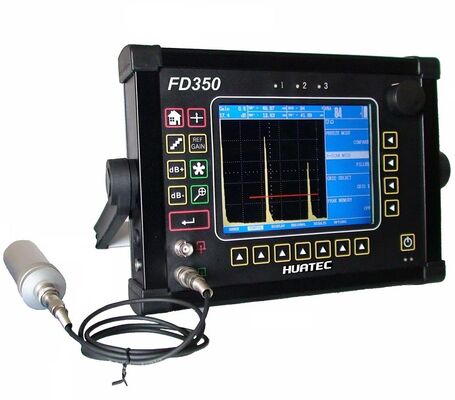

FD350 IP65 초음파 결함 및 두께 측정기 640×480 컬러 TFT LCD 고감도 산업용 결함 검출기

FD350 IP65 초음파 결함 및 두께 측정 기기 640×480 컬러 TFT LCD 고 민감성 우수 산업 결함 감지기

이 장비는 초음파 결함 탐지 및 두께 측정 도구입니다. 그것은 A- 스캔, 운영 매개 변수,그리고 다양한 두께 측정 데이터를 데이터 로거에.

제품 정보:
·자동 계정 자동 가이드
·시험 과정과 놀이를 자동으로 영상화합니다
·AWS D11DAC/TCG, JIS DAC/TCG, AVG, DGS, A 스캔 & B 스캔
·고속 촬영 및 소음도 매우 낮습니다.
·고체 금속 가구 (IP65)
·밝은 빛에서 파동 형태의 높은 대조를 보는
·능력 있는 컴퓨터 소프트웨어와 보고서를 엑셀로 내보낼 수 있습니다.
·작은 크기, 가벼운 무게 모델

주요 기술 지수:


 특징:

이 도구는 휴대용 도구에 의해 만족 할 수있는 성능과 응용의 범위를 확장합니다. 품질, 휴대성, 내구성,& 이 일련의 도구의 신뢰성.

The hi-resolution color LCD display with fast 60 Hz update gives an “analog look” to the waveform providing detailed information that is critical in many applications including nuclear power plant inspections. 참조 파형은 테스트 결과를 쉽게 해석하기 위해 다양한 색상의 라이브 A- 스캔과 비교하여 표시 할 수 있습니다. 회전 버튼을 사용하여 작동 조정이 쉽고 빠르게 수행됩니다.

• 고 해상도 (640 x 480 픽셀) 색상 LCD 디스플레이

• 빠른 회전 손잡이 조절으로 간편 한 조작

• 배터리 를 포함 하여 어디 에서나 편리 하게 사용 할 수 있도록 무게 가 4.8 파운드 에 불과 하다

• 2개의 독립적인 결함 게이트와 실시간 TTL & 아날로그 출력으로 다양한 응용 프로그램을 처리할 수 있습니다.

• 200KHz에서 20MHz의 기능으로 3개의 선택 가능한 주파수 범위를 사용하여 최적의 성능을 위해 탐사선과 일치합니다.

• 1K Hz 이상의 PRF (펄스 반복 주파수) 는 모든 범위의 강철에서 "유령 에코"를 제거하여 오랜 시간 동안 청정 음향 물질 테스트를 위해 이상적입니다.

• 검사의 결과를 쉽게 해석하기 위해 얼어붙은 참조 파형과 다른 색상의 라이브 A- 스캔을 비교합니다.

• 데이터 세트 및 두께 판독을 유연하고 편리하게 저장하기 위해 알파니머릭 데이터 로거 (그리드 파일 형식 포함)

• 다중 곡선 DAC/TCG는 물질 손실 및 빔 확산으로 인한 거리/ 진폭 변이를 수정합니다.

• 6.6 Ahr Li 로 6 시간 사용. (반대 사용용 AC 어댑터)

• 사용자 가 선택 할 수 있는 여섯 가지 색상 표시 방식 과 모든 조명 조건 에서 쉽게 볼 수 있도록 밝기 조절

• 8 가지 A-스캔 파형 색상 중 하나를 선택 하십시오.

• 최적의 탐사 성능을 위해 네 가지 선택 가능한 완화 설정 (50, 75, 150, & 500 오름)

• 트리그 함수 를 사용하여 절단파 (각 빔) 검사를 통해 깊이, 표면 거리와 단점까지의 음향 경로 및 검사 경로 를 자동으로 결정 합니다.

• 단계 전환 및 얇은 측정 응용 프로그램에 대한 RF 수정

• 자동 CAL는 캘리브레이션을 간단하고 쉽게 만듭니다.

• 얇은 측정 응용 프로그램에 대한 최소 범위 (제철) 0.040

• 6개의 가이드 인크리먼트와 함께 dB 단계 기능

• 위치 ID의 알파노메리크 이름, 그리드 파일 형식, 메모 및 편집 기능을 가진 두께 데이터 로거

• A-스캔을 사용하여 데이터 세트를 저장하고 미리 보고 편집하여 빠른 회상 및 기기 설정을 위해

• 특수 ′′냉동 뒤" 모드는 동적인 시간 기반 조정을 허용

• 다재다능 하고 유연 한 휴대용 가방 과 조절 할 수 있는 목띠 를 사용 하여 편리 한 운송 및 접근 이 제한 된 곳 에서 사용

표준 배달:
휴대용 초음파 결함 탐지기 주 단위
사용 설명서
직선선 탐사선
각광선 탐사선 ((60도)
탐사 케이블
PC 소프트웨어 CD
연쇄 PC 케이블
AC 어댑터/충전기
운반 가방

추가 액세서리:
직선 탐사기 (5MHZ-ф20)
직선 탐사기 (2.5MHZ-ф20)
직선 탐사선 (2.25MHZ-ф20)
직선 탐사 (1MHZ-ф20)
각 탐사 (4MHZ-45도, 8*9mm)
각 탐사 (4MHZ-60도, 8*9mm)
각 탐사 (4MHZ-70도, 8*9mm)
각 탐사 (4MHZ-80도, 8*9mm)
각 탐사 (2MHZ-45도, 8*9mm)
각 탐사 (2MHZ-60도, 8*9mm)
각 탐사 (2MHZ-70도, 8*9mm)
각 탐사 (2MHZ-80도, 8*9mm)

탐사기 T/R (5MHz-ф20mm, 초점 15mm)
탐사기 T/R (2.5MHz-ф20mm, 초점 15mm)
론드 연결 케이블 (BNC-BNC)
탐사선 연결 케이블 (BNC-Lemo 00)
탐사선 (Lemo 01-BNC) 에 연결 케이블
탐사선 (Lemo 01-Lemo 00) 에 연결 케이블
리?? 이온 배터리
전원 어댑터 (4A/9V)
전력 케이블
가죽 케이스
테스트 블록 V1
테스트 블록 V2
테스트 블록 DAC, ASME 등
