| 제품명: | 초음파 결함 검출기 | 스캔 유형: | A 스캔 & B 스캔 |
|---|---|---|---|
| 빈도: | 0.2~20MHz | 감지 범위: | 0 - 10000mm |
| 작업 방법: | 펄스 에코, 이중 및 전송을 통해 | 연락: | RS232 또는 USB를 통해 컴퓨터와 연결 |
| 배터리 작동 시간: | 7 시간 | 힘: | 220VAC, 110VDC |
| 강조하다: | 디지털 초음파 결함 감지기,자동 캘리브레이션 결함 탐지기,FD350 초음파 검사 장비 |
||

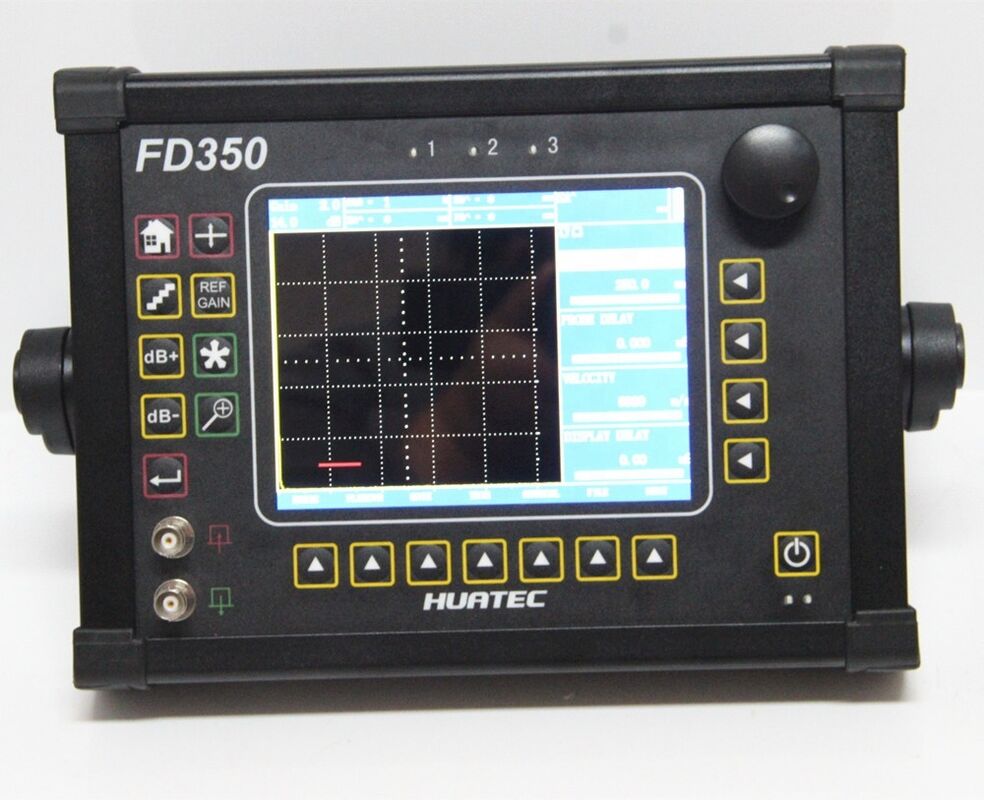

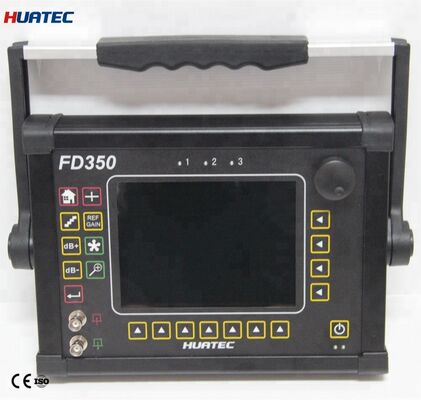

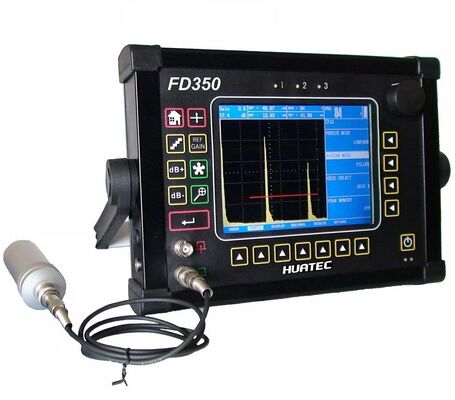

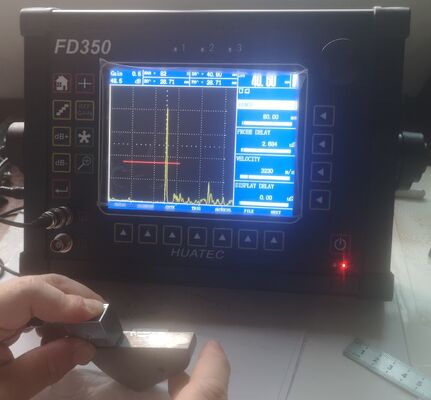

FD350 자동 보정 디지털 초음파 탐상기
제품 정보:
·자동 보정 자동 게인
·테스트 과정 자동 영상 녹화 및 재생
·AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, A 스캔 & B 스캔
·고속 캡처 및 매우 낮은 노이즈
·견고한 금속 하우징 (IP65)
·밝은 환경에서도 높은 명암비로 파형 보기 가능
·강력한 PC 소프트웨어 및 Excel로 보고서 내보내기 가능
·소형, 경량 모델
주요 기술 지수:
|
기능 |
매개변수 |
|
주파수 |
0.2 – 20 MHz |
|
탐지 범위 |
0 - 10000 mm |
|
음속 |
100 – 20000 m/s |
|
작동 방식 |
펄스 에코, 듀얼, 투과 |
|
펄스 이동 |
강철에서 -5 ~ 3400 μs (범위에 따라 다름) |
|
프로브 영점 |
0 – 100 μs |
|
게인 조정 |
(0-110) dB, 단계: 0.2, 0.5, 1.0, 2.0, 6.0, 12.0, 사용자 정의 가능(0-24), 잠금 |
|
수직 선형 오차 |
≤3% |
|
수평 선형 오차 |
≤0.1% |
|
동적 범위 |
≥40dB |
|
감도 여유 |
≥60dB(200mm 깊이, Φ2 평저 구멍) |
|
통신 |
RS232 또는 USB를 통해 컴퓨터와 연결 |
|
평균 전기 잡음 |
≤20% |
|
컬러 TFT LCD |
5.25” x 3.875” (133 x 98 mm), 640 x 480 픽셀 VGA, 컬러게이트 알람 |
|
파형 진입 게이트 / 파형 이탈 게이트 음성 알람, 폭, 높이, 위치, 연속 조정 |
배터리 작동 시간 |
|
7 시간 |
작동 온도 |
|
-10 |
℃전원60℃전원 |
|
220VAC, 110VDC |
외형 치수 |
|
11.9” W x 9.9” H x 2” D (302 x 251 x 51 mm) |
순 중량5.5 lbs. (2.5 kg) 리튬 이온 배터리; 4.8 lbs. (2.2 kg) 배터리 제외 |
|
표준 배송: |
휴대용 초음파 탐상기 본체사용 설명서 |
직진 빔 프로브
각도 빔 프로브(60도)
프로브 케이블
PC 소프트웨어 CD
시리얼 PC 케이블
AC 어댑터/충전기
휴대용 케이스
추가 액세서리:
직진 프로브 (5MHz-Φ20)
직진 프로브 (2.5MHz-Φ20)
직진 프로브 (2.25MHz-Φ20)
직진 프로브 (1MHz-Φ20)
각도 프로브 (4MHz-45도, 8*9mm)
각도 프로브 (4MHz-60도, 8*9mm)
각도 프로브 (4MHz-70도, 8*9mm)
각도 프로브 (4MHz-80도, 8*9mm)
각도 프로브 (2MHz-45도, 8*9mm)
각도 프로브 (2MHz-60도, 8*9mm)
각도 프로브 (2MHz-70도, 8*9mm)
각도 프로브 (2MHz-80도, 8*9mm)
프로브 T/R (5MHz-Φ20mm, 초점 15mm)
프로브 T/R (2.5MHz-Φ20mm, 초점 15mm)
프로브 연결 케이블 (BNC-BNC)
프로브 연결 케이블 (BNC-Lemo 00)
프로브 연결 케이블 (Lemo 01-BNC)
프로브 연결 케이블 (Lemo 01-Lemo 00)
리튬 이온 배터리
전원 어댑터 (4A/9V)
전원 케이블
가죽 케이스
테스트 블록 V1
테스트 블록 V2
테스트 블록 DAC, ASME 등
