제품 상세 정보:
|
| 감지 범위: | 0~15m | 이득 범위: | 0~120dB |
|---|---|---|---|
| 민감도 마진: | >65dB | 동적 범위: | 38DB |
| 해결: | 42dB(5P14) | 주파수 범위: | 0.2~30MHz |
| 정확도를 표시합니다: | 0.001mm | 반복 발사 주파수 범위: | 16~25Khz |
| 강조하다: | 다채널 초음파 결함 탐지판,IP67 방수 NDT 검사 카드,확장 가능한 초음파 NDT 장비 |
||

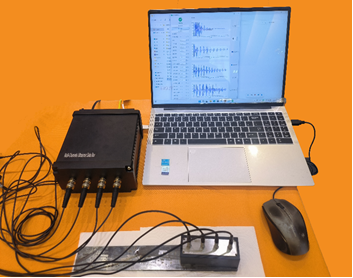

HFD-2000 다중 채널 초음파 결함 탐지 보드 0.2-30MHz 주파수 IP67 방수 4/8 채널 확장 가능한 초음파 NDT 검사 카드
HFD-2000 초음파 자동 감지 보드는 손상 없이 정확하게 공작물 손상을 빠르고 편리하게 모니터링, 위치 파악, 평가 및 진단할 수 있습니다. 그것은 전력, 석유화학 산업, 보일러 압력 용기, 강철 구조물, 항공우주, 철도 운송, 자동차, 기계 및 기타 분야에서 널리 사용됩니다. 비파괴검사 산업에 꼭 필요한 시스템입니다. 자동 검사, C-스캔, 온라인 결함 탐지 및 두께 측정, 전천후 초음파 신호 모니터링.
기술 색인:
| 감지 범위 | 0~15m |
| 이득 범위 | 0~120dB |
| 민감도 마진 | >65dB |
| 동적 범위 | 38dB |
| 해결 | 42dB(5P14) |
| 음역의 속도 | 100~20000m/s |
| 주파수 범위 | 0.2~30MHz |
| 디스플레이 정확도 | 0.001mm |
| 반복 발사 주파수 범위 | 16~25Khz |
| 수직 선형 오류 | <2% |
주요 기능:
24/7 모니터링, 자동 감지, 자동 이득, 자동 측정, 자동 캡처, 자동 경보, 자동 저장, 자동 보고서 생성
Gigabit Ethernet은 파형 데이터, 각 게이트의 높이 데이터, 경보 데이터, 기타 다양한 테스트 결과 및 제어 신호를 전송합니다.
20K 탐지 결과를 모두 실시간으로 업로드할 수 있습니다.
채널 수는 자유롭게 확장할 수 있습니다. 단일 보드 채널, 단일 보드 4채널, 8개 채널, 여러 보드가 함께 작동하며 시스템 채널 수는 최대 수백 개에 이릅니다.
통신: 기가비트 이더넷, 485 또는 232, Bluetooth 통신
이 기계는 IP67 표준에 따라 완벽한 방진 및 방수 기능을 갖추고 있습니다. 맞춤화를 통해 장기적인 수중 탐지가 가능합니다.
표준 PC 자동 감지 소프트웨어는 모든 채널 파형 및 기타 테스트 결과를 실시간으로 표시할 수 있습니다.
4개의 게이트는 선택 사항입니다.
배터리로 작업할 수 있고 전천후 작업에도 연결할 수 있습니다.
다중 채널 A-스캔 파형, 스트립 차트, C-스캔 기능과 다양한 결함 포착, 경보 및 저장 기능을 갖춘 표준 검사 소프트웨어입니다.
소프트웨어 2차 개발을 지원하고 2차 개발에 필요한 통신 프로토콜 및 기본 기능을 제공합니다.
감지 인터페이스는 다음과 같습니다:
