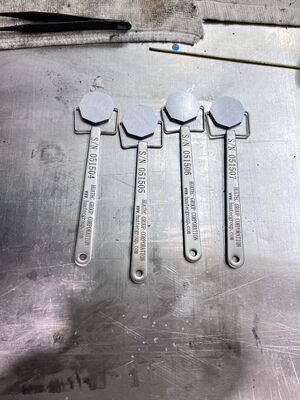

팔각형 피트 측정기 자기장 표시기 표준 팔각형 패턴 MPI 자기 입자 검사 현장 시험 조각

요약:

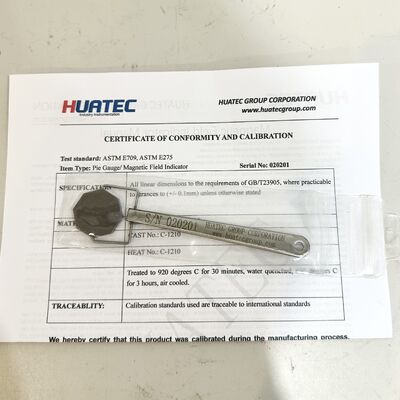

자기장 지표는 중국의 표준 "제철 압력 용기의 자기 입자 검사"와 "압력 용기 조형의 자기 입자 검사"를 기반으로합니다.미국 재료 시험 협회 표준 ASTME709 자기 분말 검사 방법 및 ASTMA275 강철 가조 자기 분말 검사 방법 및 JB3965-85, JB4730-94, 그림 11-9 표준 설계 제조. 따라서 압력 용기뿐만 아니라 일반 기계 제품에도 적합합니다.자석 검사를 위한 좋은 도구입니다.그것은 결함 탐지 장비의 포괄적 인 성능, 자기 분말 서스펜션 및 작동 방법이 적절하는지 확인할 수 있습니다.자석화된 영역에서 자기장의 강도와 방향을 반영하기 위해 쉽게 사용할 수 있습니다.

사용

11형 자기장 표시기를 사용할 때 손잡이가 손으로 잡히고, 구리 표면이 위로 올라가고, 8선 표면이 작업 조각에 고정됩니다.손잡이 2 유형 자기장 지표로 손으로 잡히고, 그래서 자기장 표시기의 어느 쪽도 작업 조각에 고정될 수 있습니다.

21형 및 2형 자기장 표시기 연속 방법, 자기 파우더 또는 자기 서스펜션을 분사할 때, 자기 표시기 표면에 명확한 자기 표시선이 나타나면,자석 효과가 발생했다는 것을 보여줍니다.자기 지표가 자기 표시를 형성하지 않거나 필요한 방향으로 자기 표시를 형성하지 않을 경우 자기화 방식의 조정 방식을 변경해야합니다.

33형 자기장 지표는 서독을 모방한 것으로 결함 감지 장비를 검사할 수 있을 뿐만 아니라하지만 또한 종합적인 성능과 자기 입자 서스펜션의 적절한 작동 방법을 확인그것은 편리하게 자기 영역에서 자기장의 강도와 방향을 반영하는 데 사용할 수 있습니다. 커버와 부드러운 철 사이의 거리를 조정 할 수 있습니다.그리고 가까운 표면 결함의 묻기 깊이의 한계 값은 관찰 될 수 있으며 특정 자기장 값에서 관찰 될 수 있습니다..

4자기장 지표는 평평하고 잔재가 없는 자기 보호 고리로 구성되어 있습니다. 4개의 부분으로 구성된 고리 모양의 부드러운 철으로 장착되어 있습니다.이 4 부분은 비 자석화된 틈으로 서로 분리됩니다, 두 개의 수직 관절을 형성하고, 실린더 모양의 부드러운 철에 뚜?? 을 가집니다. 회전 커브의 진도는 0.5mm이며, 90도 회전당 1, 2, 3, 4 글자가 있습니다.얇은 청동 평면 은 표지판 에 덮여 있다커버 평면은 뚜?? 과 부드러운 철 실린더 사이의 거리를 조정 할 수 있습니다.

5자석화 된 작업 조각에 장치를 검사 할 때, 부드러운 철의 기둥을 통과하는 자기 힘 라인의 일부가 있습니다.자석 분말과 자석 서스펜션이 분산되면, 자기장의 방향에 따라 뚜?? 의 균열에 대응하는 틈이 나타납니다. 뚜?? 을 360도 회전, 즉, 뚜?? 은 부드러운 철 실린더에서 0.5mm 떨어져 있습니다,뚜?? 을 계속 회전 시키고 뚜?? 과 부드러운 철 사이의 거리를 늘립니다. 자기 입자 디스플레이가 사라지지 않으면.자기장의 방향을 결정하기 위해, 자기장 지표는 균열의 표시가 가장 명백한 정도에 도달 할 때까지 천천히 회전 할 수 있으며, 이 위치에 있는 자기장은 수직 방향으로 있습니다.
