소개

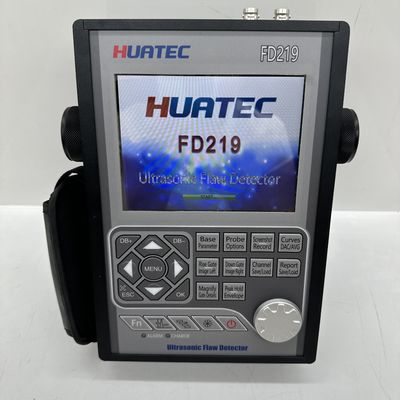

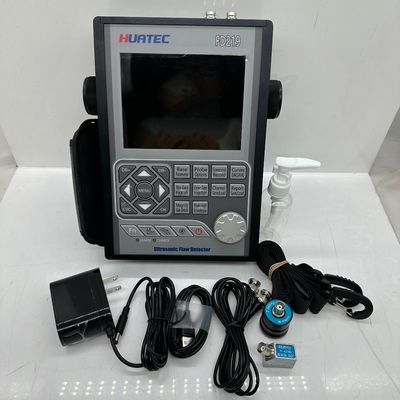

이 HUATEC FD219 탐상기는 작업물의 다양한 결함(균열, 개재물, 기공 등)을 빠르고 편리하며 손상 없이 정확하게 감지, 위치 파악, 평가 및 진단할 수 있는 휴대용 산업용 디지털 초음파 탐상기입니다. 실험실과 엔지니어링 현장 모두에서 사용할 수 있습니다. 이 장비는 제조, 철강 야금, 금속 가공, 화학 산업 및 결함 감지 및 품질 관리가 필요한 기타 분야에서 널리 사용될 수 있습니다. 또한 항공우주, 철도 운송, 보일러 및 압력 용기 등 분야의 온라인 안전 검사 및 수명 평가에도 널리 사용됩니다.

이 장비는 용접, 단조, 빌렛, 차축, 샤프트, 탱크 및 압력 용기, 터빈 및 구조 부품의 숨겨진 균열, 공극, 해체 및 유사한 불연속성을 찾아 크기를 측정하는 데 널리 사용할 수 있습니다.

특징

핵심 하드웨어는 ARM+FPGA로 설계되었으며 소프트웨어는 신뢰성이 높은 멀티태스킹 운영 체제를 사용하여 장비의 기능, 휴대성, 내구성 및 신뢰성을 크게 향상시킵니다.

이 장비는 마스터-슬레이브 메뉴를 사용하며 바로 가기 키와 디지털 회전 노브로 설계되었습니다. 장비는 가볍고 휴대 가능하며 한 손으로 잡을 수 있습니다.

l디스플레이

풀 디지털 멀티 컬러 고해상도(640×480 픽셀) 멀티 컬러 TFT LCD 디스플레이. 파형 디스플레이가 더 섬세하고 인간적입니다.

환경에 따라 4가지 작동 인터페이스 스타일을 선택할 수 있습니다.

빠른 60Hz 업데이트를 지원하는 LCD입니다. 미묘한 파형 변화를 표시할 수 있습니다.

LCD 밝기는 자유롭게 설정할 수 있습니다.

l모양

전체가 알루미늄으로 이루어진 금속 쉘은 견고하고 내구성이 뛰어나며 전자파 차폐 성능이 매우 좋습니다.

360도 회전하는 댐핑 브래킷과 고무 덮개는 사용이 쉽습니다.

강화 유리 패널, 매우 단단하고 내마모성 및 긁힘 방지 기능이 있음

l스크린샷 및 PDF 결함 탐지 보고서

모든 페이지 및 결함 탐지 보고서의 실시간 스크린샷을 생성하고 이를 BMP 사진으로 U 디스크에 저장합니다. 이는 컬러 또는 회색조 사진으로 설정할 수 있습니다.

결함 탐지 보고서를 PDF 파일로 내보내고 U 디스크에 저장하여 쉽게 보관하고 인쇄할 수 있습니다.

PDF 파일의 모든 내용은 사용자 요구에 따라 맞춤 설정할 수 있습니다.

BMP 사진과 PDF 파일은 컴퓨터나 휴대폰에서 볼 수 있습니다.

l범위

강철의 경우 최대 15000mm; 고정 단계 또는 연속 가변 범위에서 선택 가능. 대형 작업물 및 고해상도 측정에 사용하기에 적합합니다.

l펄서

펄스 에너지는 100V, 200V, 250V, 300V, 350V, 400V 및 500V 중에서 선택 가능합니다.

다양한 주파수의 프로브와 일치하도록 펄스 폭을 0.1μs에서 0.5μs까지 조정할 수 있습니다.

펄스 반복 주파수는 20Hz에서 2KHz까지 조정 가능합니다.

최적의 프로브 성능을 위해 50Ω, 150Ω, 250Ω 및 500Ω 중에서 댐핑 선택 가능

프로브 선택: 단결정 프로브, 이중 크리스탈 프로브, 특수 각도 프로브, 관통 프로브, 등반 프로브.

l수신기

샘플링: 320MHz 샘플링 속도의 16자리 AD 변환기

정류: 포지티브 반파, 네거티브 반파, 전파 및 RF

아날로그 대역폭: 최적의 성능을 위해 프로브와 일치하도록 선택 가능한 주파수 범위(기기에 의해 자동으로 설정됨)를 갖춘 0.2MHz ~ 20MHz 기능.

이득: 0.1dB, 2dB, 6dB 선택 가능한 단계에서 0dB ~ 110dB 조정 가능.

엘게이츠

완전히 독립적인 두 개의 게이트는 피크 트리거링을 사용하여 신호 높이 또는 거리에 대한 다양한 측정 옵션을 제공합니다.

에코-투-에코 모드를 사용하면 서로 매우 가까운 신호에 대해 정확한 게이트 위치를 지정할 수 있습니다.

게이트 시작: 전체 표시 범위에 걸쳐 가변적입니다.

게이트 폭: 게이트 시작부터 표시된 범위 끝까지 가변적입니다.

게이트 높이: 0~99% 전체 화면 높이의 가변

경보: LED 플래시를 사용한 양/음 임계값.

l메모리

본 기기에는 대용량 메모리가 내장되어 있어 기기 정전으로 인해 데이터와 파일이 손실되는 일이 없습니다.

교정 설정 및 프로브 매개변수를 저장하기 위한 500개의 채널 파일 메모리.

A-스캔 웨이브 및 설정을 저장하기 위한 1000개의 웨이브 보고서 파일 메모리.

모든 파일은 저장, 호출 및 삭제가 가능합니다.

채널 설정 및 보고서 파일은 메모리 디스크를 통해 내보낼 수 있으며, 정보는 USB 메모리를 통해 무제한으로 저장할 수도 있습니다.

l비디오 레코더

비디오 레코더는 많은 상황에서 유용하며 나중에 프로빙 활동을 분석하려는 사람들에게 매우 편리합니다.

장비는 테스트 과정을 기록하고 비디오 파일로 저장할 수 있으며, 이는 장비나 특수 소프트웨어를 통해 재생할 수 있습니다. 최대 10개의 동영상 파일을 지원하며, 각 동영상 파일의 길이는 최대 5분까지 가능합니다.

비디오 파일을 메모리 디스크에 저장하도록 선택하면 비디오 파일의 수와 지속 시간이 제한되지 않습니다.

테스트 프로세스를 기록하고 재생하면 향후 연구 및 결함 탐지 분석에 큰 편의를 제공합니다.

비디오 재생은 일시 정지, 빨리 감기, 빨리 되감기 및 중지 기능을 지원합니다.

기능

• 자동 교정: 프로브 제로 오프셋, 프로브 각도(K 값) 및 재료 속도의 자동 교정.
• 결함 위치 파악: 라이브 디스플레이 사운드 경로, 프로젝션(표면 거리), 깊이, 진폭,
• 결함 크기 조정: AVG 또는 DAC를 사용한 자동 결함 크기 조정으로 결함 승인 또는 거부 보고 속도를 높입니다.
• 디지털 판독 및 Trig. 기능: 일반 프로브를 사용할 때 두께/깊이가 디지털 판독값에 표시될 수 있고, 각도 프로브를 사용할 때 표면 거리와 깊이가 직접 표시됩니다.
• DAC/AVG: 곡선이 자동으로 생성되며 샘플링 포인트를 보상하고 수정할 수 있습니다. 곡선은 게인에 따라 자동으로 부동하고, 감지 거리에 따라 자동으로 확장되며, 지연 시간에 따라 자동으로 이동합니다. 모든 조리개의 AVG 곡선을 표시할 수 있습니다.
• AWS D1.1. 이 표준을 선택하면 수동 계산이 줄어들고 감지 효율성이 향상됩니다.
• 곡면 보정 기능.
• 균열 높이 측정 기능.
• Gate Magnify : 게이트 범위를 전체 화면 너비로 확장합니다.
• 비디오 녹화 및 재생.
• 자동 이득 기능
• 엔벨로프: 60Hz 업데이트 속도의 실시간 A-스캔과 A-스캔 디스플레이 엔벨로프의 동시 표시
• 피크 홀드: 고정된 피크 파형을 실시간 A-스캔과 비교하여 테스트 결과를 쉽게 해석합니다.
• 피크 표시: 실시간으로 피크를 캡처하고 표시합니다.
• 에코 코딩: 결함 위치를 분석하는 데 사용되는 다양한 색상으로 1~9 에코 표시 영역을 표시합니다.
• 스캔 정지: 디스플레이 정지에는 파형 및 테스트 거리 데이터가 보관됩니다.
• B 스캔 표시 기능. 공작물의 결함 형상을 직관적으로 표시하여 검출 결과가 더욱 직관적입니다.

실시간 시계

계측기 시계는 시간을 추적하면서 계속 작동합니다.

의사소통

2개의 고속 USB2.0 포트. U-DISK와 U-BRIDGE의 두 가지 USB 모드를 선택할 수 있습니다. U-DISK 모드에서는 채널 구성 파일, 결함 보고서 파일, 스크린샷 사진 및 녹화된 동영상을 U-DISK에 저장할 수 있습니다. U-BRIDGE 모드에서 장비는 DataPro 소프트웨어와 데이터를 교환합니다.

배터리

대용량, 고성능 리튬이온 배터리 내장.

연속 작업 시간은 12시간 이상입니다. 일반적인 재충전 시간은 4~6시간입니다.

손잡이

회전식 손잡이를 사용하면 작동 조정이 쉽고 빠르게 이루어집니다.

소프트웨어 업그레이드

소프트웨어는 U-DISK를 통해 쉽게 업그레이드할 수 있습니다. 업그레이드로 인해 기계가 손상되지는 않습니다.

명세서

• 측정 범위: 강철 속도에서 0 ~ 15000mm
• 펄스 반복 주파수 범위: 20Hz ~ 2000Hz
• 재료 속도: 1000 ~ 20000m/s
• 펄스 반복 주파수 범위: 20Hz ~ 2000Hz
• 동적 범위: 40dB 이상
• 시스템 선형성: 수평: +/-0.2% FSW,
• 수직: 0.25% FSH, 증폭기 정확도 +/-1dB.
• 분해능: 40dB 이상
• 감도 이탈: 50dB 이상(깊이 200mmФ2 평면 바닥 구멍)
• 거부(억제): 전체 화면 높이 0~80%
• 소음: 10% 미만
• 게이트 모니터: 전체 스윕 범위에 걸쳐 제어 가능한 2개의 독립 게이트
• 게인: 선택 가능한 해상도 0.1, 1.0, 2.0, 6.0dB에서 최대 110dB.
• 대역폭(증폭기 대역통과): 0.2~20MHz
• 펄스 변위: ​​32dB 이상
• 디스플레이 지연: -20 ~ 3400 µs
• 프로브 지연/제로 오프셋: 0 ~ 99.99μs
• 테스트 모드: 펄스 에코, 이중 요소 및 전송 통과
• 펄서: 조정 가능한 웨이브 펄서
• 펄스 에너지: 100V, 200V, 250V, 300V, 500V 선택 가능
• 정류: 포지티브 반파, 네거티브 반파, 전파, RF
• 단위: 인치 또는 밀리미터
• 변환기 연결: BNC 또는 LEMO
• 전원 요구 사항: AC 주전원 100-240VAC, 50-60Hz
• 작동 온도: -10℃ ~ 50℃, 보관 온도: -30℃ ~ 50℃

•
