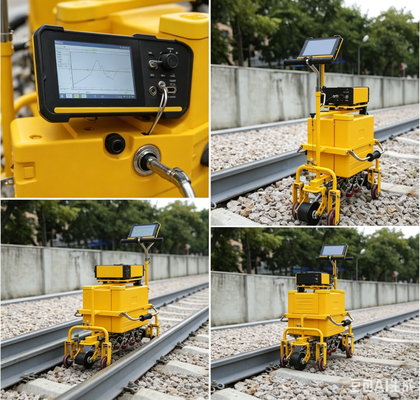

FD-GT-20 경량 레일 초음파 결함 탐지기 10 채널 A/B 스캔 WIFI GPS 클라우드 스토리지 철도 트랙 결함 검사 트롤리
HUATEC FD-GT-20 레일 결함 탐지기는 Goworld의 3세대 완전 디지털 제품입니다.철도에 사용되는 TFT 컬러 디스플레이 및 경량 트롤리체계. 교육부에서 발행한 TB/T 2340-2012 UT 레일 테스터 표준에 따라Railway(China), 본 장비는 43~75kg/m2 종류의 레일에 대한 탐지 작업이 가능합니다. 철도, 고속철도, 지하철 등에 적용 가능합니다.
기술 사양
| 채널 |
10개 채널: 9개 검사 채널과 1개 교정 채널. |
| 프로브 유형 |
6개의 70° 프로브, 2개의 37° 프로브 및 1개의 0° 프로브를 포함하여 2 - 2.5MHz 사이의 주파수를 갖는 다양한 각도의 이중 요소 프로브. |
| 소켓 |
BNC |
| 프로브 배열 및 감지 영역 |
다음을 포함하여 레일의 모든 주요 부분에 대한 포괄적인 손상 감지:
2개의 70° 프로브가 레일 헤드의 왼쪽을 스캔합니다.
2개의 70° 프로브가 레일 헤드 중앙을 스캔합니다.
2개의 70° 프로브가 레일 헤드의 오른쪽을 스캔합니다.
2개의 37° 프로브가 레일 허리(나사 균열 및 기타 경사 균열)를 스캔합니다.
1개의 0° 프로브로 레일 헤드, 레일 웨이스트, 레일 바닥, 나사 구멍 수평 균열을 스캔합니다.
|
| 주파수 범위 |
1.5MHz~3.0MHz |
| 얻다 |
0~80dB |
| 배제 |
꺼짐, 대형 |
| 다이내믹 레인지 |
최소 거부 시 16dB 이상, 최대 거부 시 2~6dB |
| PRF |
채널당 400Hz |
| 표시 모드 |
A-스캔B-스캔A+B 스캔 |
| 범위 감지 |
선택한 레일 유형에 따라 수동 또는 자동으로 조정 가능 |
| 감쇠기 오류 |
12dB당 작동 오류는 ±1dB를 초과하지 않습니다. |
| 수직 선형성 오류 |
1% 이하 |
| 수평 선형성 오류 |
15% 이하 |
| 앰프밴드 |
-3dB 1.5MHz~3.0MHz |
| 차단 범위 |
20mm보다 크지 않음 |
| 억제 상태가 측정 결과에 미치는 영향 |
기기의 억제가 다른 상태에 있을 때 진폭 차이는 10dB±2dB이고 두 에코 사이의 차이의 변화 ΔM은 2dB를 넘지 않습니다. |
| 결함 탐지기의 에코 높이 및 결함 탐지(경보) 감도에 대한 작동 전압의 영향 |
정격 작동 전압 범위 내에서 결함 탐지기의 게이트 위치와 경보 레벨은 큰 변화가 있어서는 안 되며, 에코 진폭 ΔNd의 변화와 감지(경보) 감도 변화 ΔSd는 1dB를 넘지 않아야 합니다. |
| 디지털 샘플링 오류 |
최대 및 최소 신호 진폭 변화는 화면 높이의 ±5%보다 커서는 안 됩니다. |
| 디지털 결함 감지기 응답 시간 |
디지털 결함 탐지기의 응답 시간은 5ms를 초과해서는 안 됩니다. |
|
거리 진폭
특성
|
횡파 프로브는 조리개가 동일하고 소리 경로가 다른 횡방향 구멍을 감지합니다. 0° 프로브는 다양한 소리 경로를 통해 크고 평평한 바닥을 감지하며 반사파 높이의 차이 ΔW는 다음 요구 사항을 충족해야 합니다.
0° 프로브: 깊이 20mm부터 범위 진폭 특성 곡선의 가장 높은 범위까지의 범위에서 ΔW ≤ 12dB; 거리 진폭 특성 곡선의 가장 높은 지점부터 깊이 150mm까지의 범위에서 ΔW ≤ 8dB:
37° 프로브: 깊이 20mm부터 범위 진폭 특성 곡선의 가장 높은 범위까지의 범위에서 ΔW≤12dB; 거리 진폭 특성 곡선의 가장 높은 지점부터 깊이 150mm까지의 범위에서 ΔW≤8dB;
70° 프로브: 감지 깊이에 해당하는 10mm ~ 70mm 범위에서 ΔW ≤ 12dB.
|
| SNR |
O° 프로브: 테스트 블록의 바닥 표면을 감지합니다. 파고가 80%에 도달하면 정적 감도 여유가 24dB보다 크거나 같습니다. 신호 대 잡음비는 16dB 이상입니다.
37° 프로브: 테스트 블록의 37° 경사에서 나사 구멍과 3mm 상부 균열을 감지하고 두 파동을 동일하게 만듭니다. 파고가 80%에 도달하면 정적 감도 마진은 22dB 이상이 됩니다. 신호 대 잡음비는 8dB 이상입니다.
70° 프로브: 테스트 블록에서 2차 파동을 사용하여 Φ4mm 평평한 바닥 구멍을 감지합니다. 파고가 80%에 도달하면 정적 감도 마진은 20dB보다 크거나 같습니다. 신호 대 잡음비는 10dB 이상입니다.
|
| 감도 과잉 |
0° 프로브: 테스트 블록의 110mm 바닥 표면을 감지합니다. 파동이 80%만큼 높을 때 감도 마진은 36dB 이상입니다.
37° 프로브 및 70° 프로브: 테스트 블록에서 가로 관통 구멍을 통해 Φ3×65를 감지하고, 파동이 최대 80%일 때 감도 마진은 40dB 이상입니다.
|
| 동적 결함 탐지 기능(결함 탐지 기능) |
0°, 37°, 70° 레일 특정 프로브를 사용하면 15° 하향 균열을 제외한 레일 비교 테스트 블록의 모든 수동 결함을 찾을 수 있으며 해당 경보 표시가 표시됩니다. |
| 알람 게이트 조정 모드 |
알람 게이트의 시작 위치, 너비 및 레벨을 수동으로 조정할 수 있습니다. |
| 알람 모드 |
실시간 알람(파도알림, 쇠파알림)
나사 구멍 이중파 경보
알람 2개 중 1개 지연
|
| 경보 표시 |
소리 및 빛 경보 모드, 경보 볼륨 및 빈도를 조정할 수 있습니다. |
| 파형 측정 |
게이트 내 최고 파동 사운드 경로, 수평 및 수직 거리를 자동으로 측정하고 표시합니다. |
| 이득 곡선 |
사용자는 실제 필요에 따라 이득 곡선(8포인트)을 조정할 수 있습니다. |
| 결함 발견 기록 |
전체 데이터 기록(최대 50km), 데이터 내보내기 및 재생 가능 |
| 연산입력방법 |
터치스크린 입력 |
| 표시하다 |
해상도1280×800 |
| 터치스크린 |
용량 성, 고강도, 긁힘 방지,
필기 지원
|
| 포트 |
USB 2.0
랜 100Mbps
와이파이 802.11a/b/g/n
블루투스 BT 4.0
|
| 힘 |
DC 12V(리튬 배터리 팩) |
| 근무 시간 |
≥8시간 |
| 물탱크 용량 |
≥20L |
| B 유형 이미지 표시 정확도 |
세로좌표와 가로좌표 모두 2mm |
| 코드 휠 정확도 |
2mm |
| 결함 감지 속도 |
최대 5.0km/h |
| 작동 온도 |
-15℃~45℃ |
| 차원 |
작동 조건에서 차량의 전체 치수는 약 780mm × 290mm × 1006mm입니다. |
| 무게 |
프레임은 약 24kg입니다. 초음파 기기의 무게는 약 2.4kg입니다. 기기 배터리는 830g입니다. 작동 터미널(삼중 태블릿 컴퓨터)은 730g입니다. 5개 그룹의 프로브가 장착된 트롤리의 무게는 약 1.4kg입니다. |
1. FD-GT-20 디지털 레일 초음파 결함 탐지기 소개
FD-GT-20 레일 결함 탐지기는 철도 시스템에 사용되는 TFT 컬러 디스플레이와 경량 트롤리를 갖춘 HUATEC 그룹의 3세대 완전 디지털 제품입니다. 중국 철도부에서 발행한 TB/T 2340-2012 UT 레일 테스터 표준에 따라 이 장비는 43~75kg/m 유형의 레일에 대한 감지 작업이 가능합니다. 헤드, 웹, 웹 등의 다양한 결함을 효율적으로 발견합니다.플랜지철도, 고속철도, 지하철에 적용되는 철도의 일종입니다.
이 기기는 초음파 호스트 + 작동 터미널 모드를 채택하고 무선 WIFI를 통해 연결됩니다. 고객의 작동 경험을 향상시키면서 장비의 인터넷 플러스 기능을 확장하여 인간-기계 감지 분리, 데이터 온라인, 오프라인 실시간 저장, GPS 포지셔닝, 데이터 클라우드 저장 등과 같은 다양한 기능을 실현할 수 있습니다. 그리고 고객의 필요에 따라 자신만의 초음파 작동 단말기를 맞춤 설정할 수 있습니다.
2. 특징
(1) 트롤리 프레임은 작고 내구성이 뛰어나며 유지 관리가 쉽습니다.
(2) 대용량 통합 도구 상자 물 탱크;
(3) 일체형 리프팅 프로브 홀더, 프로브는 제거 및 교체가 쉽습니다.
(4) 산업용 3중 방수 터치 패널을 갖춘 소형 및 휴대형;
(5) 관련 표준에 부합하는 우수한 성과 지표;
(6) GPS 위치 확인, 데이터 클라우드 저장, 자동 음성 인식 및 기타 기능을 지원합니다.
(7) 결함 탐지 요구를 충족하는 기능적 애플리케이션.
3. 트롤리 외관 구조
4. 기기 외관 구조
기기는 작고 휴대 가능하며 전체 크기: 94X222X225mm, 순중량은 약 1.8kg입니다.
5.대용량 통합공구통 물탱크
물이 채워진 플라스틱 물탱크의 용량은 20L입니다.
6. 통합 프로브 홀더
모든 프로브는 자동차 바닥에 닫혀 있어 한 가지 방법으로 들어 올리거나 제거할 수 있으며, 프로브를 보다 편리하게 제거하고 교체할 수 있습니다.
7. 산업용 삼중 정제
산업용 3중 방수 터치 스크린 태블릿, 방진, 방수 및 충격 방지.
8. 기기별 결함 탐지 응용 소프트웨어
터치 패널의 작동 특성을 위해 특별히 설계된 응용 프로그램 소프트웨어를 사용하면 기능 선택 및 매개변수 조정이 더 쉬워집니다.
9.컴퓨터 결함 탐지 데이터 재생 소프트웨어
데이터 재생 속도는 조정 가능하며 지능형 재생, 이벤트 스크리닝, 통계, 데이터 검색, 인쇄, 내보내기 및 기타 기능을 지원합니다.
부록 1. 특징 및 특징
- 호스트 외관은 작고 튼튼하며 가볍습니다.조립과 분해가 간단합니다. 우수한 환경 적응성, 작업 환경 온도 -15 °C ~ 45 °C, 연속 작업 시간은 8시간 이상, 진동 방지 및 간섭 방지, 보호 등급 IP65입니다.
- 호스트에는 여러 결함 감지 채널이 있으며(여러 프로브를 서로 다른 각도로 연결할 수 있음) 순차적인 시간 공유 주기가 작동합니다.
- 0도, 37도, 70도 프로브는 레일의 주요 부분을 완전히 감지하도록 설계되었습니다.
- 호스트 구조는 "서버 + 클라이언트" 형태입니다. 호스트(입력 및 디스플레이 없음)인 "서버"는 1-N 채널 초음파 모듈입니다. "클라이언트"란 네트워크 통신을 위한 유선 네트워크 LAN(또는 무선 WIFI) 연결을 통한 운영 단말(입력 및 디스플레이), 호스트 및 클라이언트(운영 단말)를 의미합니다.
- 네거티브 구형파 펄스 여기 모드 전송 회로
- 아날로그 필터는 호스트 신호 대 잡음비를 증가시킵니다.
- 채널 게인은 '기본 게인' + '보상 게인'의 조합입니다.
- 감지 범위, 물질 음속, 펄스 이동은 선택한 레일 유형에 따라 자동으로 설정됩니다.
- 기존 초음파 기본 매개변수의 기능은 수동으로 조정할 수 있습니다(감지 범위, 재료 음속, 프로브 영점, 리딩 에지, 각도, 게이트 시작 위치, 너비 및 레벨 등).
- 거부 기능 포함.
- 채널 반복 주파수는 채널당 400Hz로 고정됩니다.
- 채널 교정 기능 포함.
- A, B 및 A+B 표시 기능이 있습니다.
- 소리와 빛 경보 기능으로.
- 음성 안내 기능 포함.
- 자동차 구현 프로세스에는 과속 경고 기능이 있습니다.
- 경보 게이트에서 가장 높은 파동의 소리 경로, 수평 및 수직 거리를 자동으로 측정하는 기능이 있습니다.
- 마킹 기능(부상, 트랙 번호, 차량 전진, 후퇴 등)이 있습니다.
- 내장된 보상 곡선 기능으로 곡선을 편집할 수 있습니다(신규, 수정, 삭제).
- 알람 볼륨과 빈도는 각 채널에 대해 조정될 수 있습니다.
- 감지 프로브 결합 실패 기능 포함.
- 채널 게이트, 파형, 알람 표시, 프로브 방향 표시, 프로브 각도 표시, B 디스플레이 채널 색상 사용자 정의 기능.
- 디스플레이 인터페이스 배경색 사용자 정의 기능.
- 사용자는 추가 작업 매개변수를 사용자 정의할 수 있습니다.
- 결함 감지 전체 기록 기능
- 결함 감지 데이터 관리 기능(저장, 삭제, 불러오기, 재생, 내보내기)
- 호스트 및 운영 터미널 소프트웨어는 외부 USB 플래시 드라이브를 통해 업그레이드할 수 있습니다.
- 터치스크린 조작 입력 기능으로 외부 블루투스 키보드 연결이 가능합니다.
- GPS 위치 정보 기능 포함.
- 즉각적인 속도 표시 기능이 있습니다.
- 마일리지 증명 기능 포함.
- 펀칭 기능이 있습니다.
- 파형 동결 기능.
- 네트워크 통신(운영단말과 연결)
- 컴퓨터에서 데이터를 재생합니다.
- 장비 소프트웨어 작동 시연 기능을 통해 장비 사용자 교육에 사용할 수 있습니다.
