제품 상세 정보:
|
| 감쇠기: | 12dB ± 1dB마다 | 시험 모드: | 싱글/듀얼 |
|---|---|---|---|
| 제동: | 40080Ω | 표시하다: | 5.7" TFT 컬러 LCD, 해상도 640×480 |
| 펄스 이동: | -7.5~3000μs | 펄스 반복 주파수: | 25~800Hz, 자동 조절 |
| 해결: | ≥36dB ((연구체 모델: 5MHz 14mm Dia) | ||
| 강조하다: | 5.7 인치 TFT 스크린 초음파 결함 탐지기,구형파 드라이브 NDT 테스터,철도 압력 용기 결함 탐지기 |
||
FD-GT-1010 디지털 5.7 인치 TFT 스크린 초음파 결함 탐지기 구형파 드라이브 철도 압력 용기 NDT 테스터
모델 FD-GT-1010 디지털 초음파 탐상기는 국내 시장을 선도하는 기술인 구형파 드라이브를 사용하여 개발되었습니다. 성능이 안정적이고 운반이 가능하며 작동이 쉽고 가격 대비 비용이 높은 장치입니다. 이는 새로운 선박 표준 TSG R0004-2009 및 유럽 표준 EN12668-1:2010을 준수합니다.
장착된 화면은 1/2-TR 고해상도 TFT 화면(640×480)으로 가정되어 야외나 강렬한 햇빛에서도 양호한 작동 조건을 유지합니다. 중단 없이 서비스할 때 6~8시간 수명의 배터리로 전원이 공급됩니다.

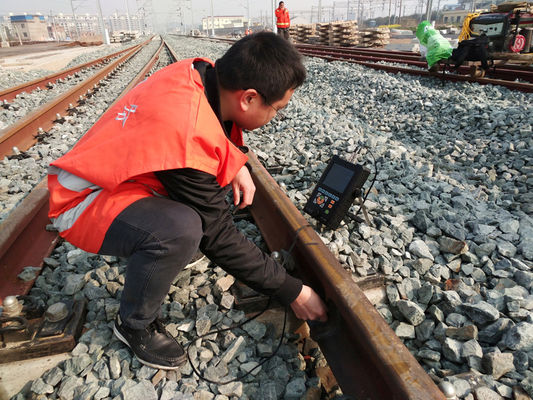

무게는 1.5kg에 불과합니다. 석화, 압력 용기, 전력 및 철도 운송을 위한 이동 또는 공중 작업 분야에 적용 가능합니다.
명세서:
| 감쇠기 | 12dB ± 1dB마다 |
| 등가 입력 잡음 | <80×10-9V/√HZ |
| 전송 펄스 | 음의 구형파; 25V 단계로 연속적으로 25V에서 250V까지 전압 조정 가능; 폭은 5ns 간격으로 연속적으로 30~1000ns 범위에서 조정 가능합니다. 400Ω/200V 시프트에서는 양쪽 에지가 10ns보다 짧고 펄스가 드라이브에 최적화됩니다. |
| 테스트 모드 | 싱글/듀얼 |
| 제동 | 400,80Ω |
| 작동 빈도 | 광대역 및 협대역 교대. 넓은: 0.5-15MHz; 협소함:1.5~3MHz |
| 얻다 | 0.0~110.0dB, 단계: 0.1/1.0/2.0/6.0dB; Shift 0.1 Db에서 자동 속도 증가 단계 증가 |
| 속도 옵션 | 1000~1500m/s, 연속성 조정 가능; 일반 재료에 대해 사전 설정된 30개의 지정 속도 |
| 적용 범위 | 0.0~10000mm(강철 종파), 연속성 조정 가능, 최소 간격 0.1mm |
| 정류 | 포지티브, 네거티브, 풀 플레이, RF |
| 임계값 및 경보 | 옵션 하드웨어 드라이브 실시간 경보 조건을 갖춘 2개의 임계값/게이트 |
| 진행파, 회귀파 및 DAC 수치; 음향 또는 광학 경보 신호 | |
| 측정 모드: 피크, 전면 가장자리 | |
| 표시하다 | 5.7"TFT 컬러 LCD, 해상도 640×480 |
| 펄스 이동 | -7.5~3000μs |
| 프로브 영점 조정 | 0~999.9μs |
| 펄스 반복 주파수 | 25~800Hz, 자동 조정 |
| 수직 선형성 오류 | 3% 이하 |
| 수평 선형성 오류 | 0.4% 이하 |
| 과잉 감도 | ≥60dB(200Φ2 평평한 바닥 구멍) |
| 해결 | ≥36dB(프로브 모델: 5MHz 14mm 직경) |
| 다이내믹 레인지 | ≥32dB |
| 거부하다 | (0~90)%; 선형성과 이득에 해를 끼치 지 않음 |
| 소음 수준 | <10% (강철 종파, 250mm) |
| 포트 | 전송 커넥터: Q9(BNC) |
| USB 호스트 | |
| 마이크로 SD 포트 | |
| 전원공급장치 | 대용량, 메모리 효과가 없는 리튬 배터리, 6~8시간 동안 지속 가능 |
| 내장형 충전기(또는 아웃소싱) AC 전원: 220V | |
| 초음파 표준 | EN12668-1과 호환 가능 |
| JB/T 10061-1999에 따라 | |
| 무게 | 약 1.50kg (내장 배터리 및 충전기) |
| 차원 | 246mm×166mm×47mm |
특징:

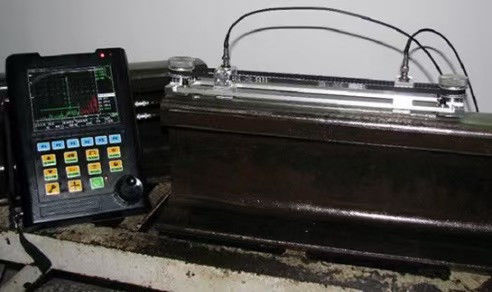

레일 용접 심 목적의 탠덤 스캐너
레일 용접 이음매용 탠덤 스캐너인 HSCQc1-H2는 레일 단면의 용접 이음매 중앙 부분 내부의 개재물, 구멍, 희박함을 감지하도록 설계되었습니다.
특징
1. 스캐너에는 반대 방향으로 이동할 수 있는 두 개의 프로브 척이 장착되어 있습니다.
2. 전체 사운드 경로는 레일의 강철 부분에 남아 있습니다.
3. 한 쌍의 TR 프로브가 장착된 스캐너를 레일 조각의 중앙 부분에 놓고 프로브가 눈금자의 시작점에서 클로즈업으로 이동하면서 손잡이를 조정하여 용접 이음매 단면의 머리부터 바닥까지 감지 프로세스를 수행합니다. 결함의 깊이는 눈금자를 통해 읽을 수 있습니다. 스캐너는 자성을 흡수합니다.
4. 구조가 간단하고 무게가 가벼우며 내구성이 뛰어납니다. 편리한 휴대를 위해 방수 가방이 제공됩니다.
5. TR 커넥터 쌍이 있는 모든 UT 장비와 일치할 수 있습니다.
6. HUATEC FD-GT-1010 및 FD-GT-1020 모델과 결합하여 휴대성이 향상되었으며 현장 작업에 적합합니다.
