제품 상세 정보:
|
| 스캔폭: | 300mm | 포지셔닝 정확도: | ±3mm 또는 ±0.04%(8미터 스캔 길이) |
|---|---|---|---|
| 스캔 속도: | 0.5m/s(고정) | 감지 효율: | 9제곱미터/분 |
| 두께 범위: | 그리기 모드: 최대 12.5mm 자동 정지 모드: 16mm | 최대 감도: | 탱크 바닥판 두께의 20% 부식 |
| 결함 정확도: | 평가 상당액의 ±5% | 최소한의 결함 감지 기능: | Φ2mm 구멍, 깊이는 판 두께의 50%입니다. |
| 강조하다: | MFL 탱크 바닥 스캐너,탱크 바닥 부식 감지기,CAD 자동 도면 스캐너 |
||

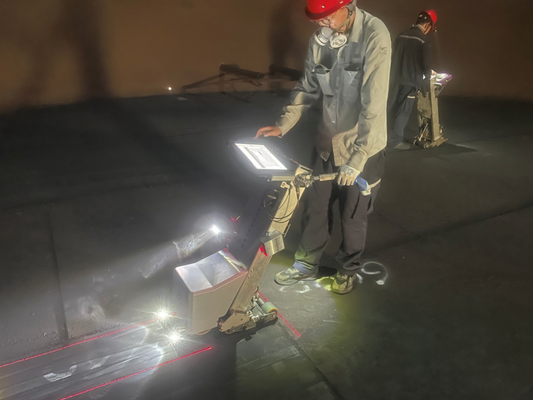

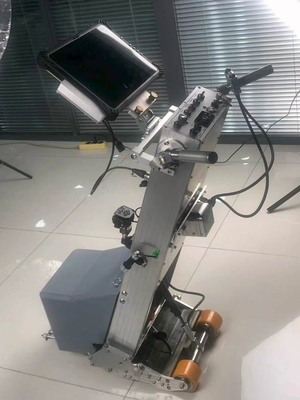

HMLF-2020 탱크 바닥 MFL 스캐너 256 센서는 상부/하부 측면 부식 결함을 구별합니다 CAD 자동 드로잉 탱크 바닥 부식 감지기
HMLF-2020 탱크 바닥 부식 자속 누출 스캐너는 여러 기술을 통합한 세계에서 가장 진보된 탱크 바닥 부식 탐지 시스템 중 하나입니다. 주로 석유 및 화학 산업의 탱크 바닥 부식에 대한 자속 누출 감지에 사용됩니다. 시스템에는 192 MLF가 있습니다.홀 코일 프로브 및 64개 LMA 홀 프로브이를 통해 탱크 바닥의 부식 결함을 감지하고 결함이 어느 표면(상부 또는 하부)에 위치하는지 판단할 수 있습니다. 이 두 가지 감지 결과를 결합하면 부식 원인 분석, 부식 방지 및 위험 평가에 큰 도움이 됩니다.
매개변수:
|
원칙 |
누설 원리 |
|
프로브 수 |
192개 MLF홀 코일 프로브 및 64개 LMA 홀 프로브 |
|
스캔 폭 |
300mm |
|
최대 스캔 길이 |
30미터 |
|
포지셔닝 정확도 |
±3mm또는±0.04%(8미터 스캔 길이) |
|
운전 방법 |
DC 모터 드라이브 |
|
스캔 속도 |
0.5중/초(고정) |
|
탐지 효율성 |
9제곱미터/분 |
|
두께 범위 |
그리기 모드: 최대12.5mm 자동 정지 모드: 16mm |
|
투명한 코팅 특성 |
강력한 침투력; 비강자성 코팅까지 침투할 수 있습니다.두께 6mm. |
|
최대 감도 |
20%탱크 바닥판 두께의 부식 |
|
결함 정확도 |
평가 상당액의 ±5% |
|
최소한의 결함 감지 기능 |
Φ2mm구멍, 깊이50%판 두께의. |
|
상부 및 하부 표면 결함 |
부식이 베이스 플레이트의 표면에 있는지 아니면 밑면에 있는지 확인할 수 있습니다. |
|
데이터 저장 |
컴퓨터 하드 드라이브 또는 다음을 통해 저장할 수 있습니다.USB외장 하드 드라이브에. |
|
실시간 분석 |
결함 부식의 크기, 구체적인 크기를 볼 수 있습니다.X/Y좌표, 결함이 위쪽 표면에 있는지 아래쪽 표면에 있는지 여부. |
|
전원 공급 장치 |
12VDC 충전식 배터리가 장착되어 있습니다.220V작동 전압 스마트 충전기. |
|
무게 |
약 45kg |
|
소프트웨어 |
실시간 데이터 수집 및 분석 소프트웨어, 분석 보고 소프트웨어 |
스캐너의 주요 기술적 특징:
엘 장비는 분할 설계를 채택하고 본체와 자석 부품을 분리할 수 있어 분해가 간단하고 운송이 편리합니다.
엘 256개센서;
엘 스캔 폭300mm;
엘 감지 속도 : 500mm;
엘 상부 표면과 하부 표면의 결함을 구별할 수 있습니다.
엘 전방을 향하는 하이빔 및 로우빔 헤드라이트가 장착되어 있습니다.
엘 결함 위치 조명과 결함 위치에 대한 레이저 표시 라인이 특징입니다.
엘 장치의 배치 위치를 나타내는 비행 깜박이는 불빛이 특징입니다.
엘 장비의 전방 궤적을 나타내는 이중 레이저 표시선이 특징입니다.
엘 휴대폰 충전 포트가 있습니다.
엘 태블릿 충전 기능이 있습니다.
엘 8시간 이상의 배터리 수명을 제공하는 54Ah 고용량 리튬 배터리 옵션;
엘 가볍고 휴대가 간편한 12인치 러기드 터치스크린 컴퓨터입니다.
엘 실시간 데이터 수집 및 분석
엘 독일제 정밀 기계식 엔코더의 길이 오차는 다음과 같습니다.3mm.
엘 모터는 독일에서 직접 수입하여 원활한 작동과 안정적인 품질을 보장합니다.
엘 10승과 11승시스템은 자동으로 그릴 수 있습니다치사한 사람전체 탱크 바닥판의 그래픽을 보고 부식된 부분을 찾아내고 다양한 색상을 사용하여 부식 정도를 나타냅니다.
엘 두께 측정, 진공 챔버 및 자분 테스트를 탱크 바닥 판의 그래픽에 추가하고 보고서에 종합적으로 표시하여 전체 탱크 바닥 판의 검사 보고서를 생성할 수 있습니다.
엘 이번에 검출된 결과를 이전 결과와 비교하여 불량의 변화를 판단할 수 있는 비교 및 오버레이 기능이 있습니다.
엘 이는 패치 설계 및 통계 기능을 갖추고 있어 탱크 유지보수 담당자에게 강력한 지원을 제공합니다.
엘 장비의 유압 막대를 사용하면 검사관이 베이스 플레이트에서 자기 브리지를 쉽게 들어 올릴 수 있습니다.
선택적 기능:
엘 옵션으로 제공되는 자석 제거 및 보관 도크를 사용하면 자석이 강자성 품목에 달라붙는 것을 방지하여 취급 및 운반이 더 쉬워집니다.
엘 옵션인 도킹 스테이션에는 4개의 견고한 고무 바퀴가 함께 제공되어 끌어당길 수 있어 노동 강도가 줄어듭니다.
엘 옵션인 본체 카트를 설치하면 두 사람이 들고 다닐 필요 없이 분해된 본체를 밀어서 이동할 수 있습니다.
엘 부적절한 제어로 인해 전방 장애물과의 충돌을 방지하기 위해 옵션 충돌 방지 스위치를 설치할 수 있습니다.
엘 태블릿 컴퓨터에 대해 조정 가능한 단일 시야각을 갖춘 옵션 구성;
엘 선택적 구성에는 조정 가능한 컴퓨터 제어 및 회전 2D 시야각 조정이 포함됩니다.
엘 선택적인 직선 핸들바 작동 제어;
엘 선택적인 오토바이 핸들바 제어;
엘 유선 작동 제어를 추가할 수 있습니다.
엘 무선 제어 기능을 추가할 수 있습니다.
엘 옵션 기능: 브레이크 기능.
보고 소프트웨어의 주요 기능:
엘 자동화됨치사한 사람감지 및 그리기
엘 패치 디자인 기능
엘 테스트 보고서 생성 기능
엘 결함 형상 및 크기 분석
엘 결함은 육안 검사, 초음파, 진공 챔버 및 자분 테스트를 통해 감지할 수 있습니다.
엘 각 보드의 결함 수와 위치를 직접 나열합니다.
기본 구성 목록:
(1) 분리 가능한 본체: 1개
(2) 12인치 러기드 터치스크린 태블릿: 1개
(3) 테스트 및 분석 소프트웨어: 1 세트
(4) 그래픽 보고서 소프트웨어: 1 세트
(5) 배터리 충전기 및 충전기 : 1 세트
(7) 컴퓨터 장착 브래킷: 1세트
( 8) 컴퓨터 장착 볼트: 2개
( 9 ) 비교 테스트 플레이트 1세트: 6mm, 8mm, 10mm 및 12mm 각 1개.
(1 0 ) 운송 상자: 3개
선택적 구성
엘 옵션으로 제공되는 자석 제거 및 보관 도크를 사용하면 자석이 강자성 품목에 달라붙는 것을 방지하여 취급 및 운반이 더 쉬워집니다.
엘 옵션인 도킹 스테이션에는 4개의 견고한 고무 바퀴가 함께 제공되어 끌어당길 수 있어 노동 강도가 줄어듭니다.
엘 옵션인 본체 카트를 설치하면 두 사람이 들고 다닐 필요 없이 분해된 본체를 밀어서 이동할 수 있습니다.
엘 부적절한 제어로 인해 전방 장애물과의 충돌을 방지하기 위해 옵션 충돌 방지 스위치를 설치할 수 있습니다.
엘 태블릿 컴퓨터에 대해 조정 가능한 단일 시야각을 갖춘 옵션 구성;
엘 선택적 구성에는 조정 가능한 컴퓨터 제어 및 회전 2D 시야각 조정이 포함됩니다.
엘 선택적인 직선 핸들바 작동 제어;
엘 선택적인 오토바이 핸들바 제어;
엘 유선 작동 제어를 추가할 수 있습니다.
엘 무선 제어 기능을 추가할 수 있습니다.
엘 옵션 기능: 브레이크 기능.
