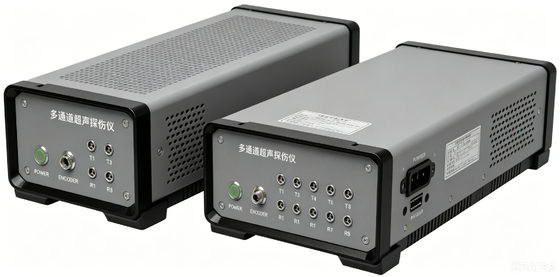

HFD-UT 시리즈 다중 채널 초음파 결함 탐지기 코어 모듈 네트워크 통신 보조 개발 장비

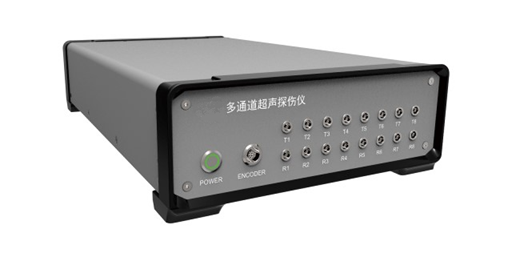

HFD-UT2C/UT4C/UT8C/1616C/UT40C 시리즈는 당사의 새로운 다중 채널 초음파 데이터 수집 및 보조 개발 플랫폼입니다. 초음파 고전압 전송, 에코 신호 수신, 증폭, AD 획득 및 처리 기능을 통합합니다. 게다가 사용자가 새로운 소프트웨어를 개발할 수 있는 2차 개발도 제공합니다. HFD-UT2C~UT40C에 의해 기록된 데이터 처리를 통해 사용자는 기능과 인터페이스를 맞춤화한 다음 이를 시스템에 통합하여 다양한 초음파 응용 시스템을 형성할 수 있습니다.
HFD-UT8C는 장비에 8개의 UT 채널이 있고 채널을 차단할 수 있음을 의미합니다.
*참고: 더 많은 채널이 필요한 경우 40개의 UT 채널을 지원하는 HFD-UT40C를 고려하세요.
명세서:
|
이미터 |
|
|
PRF |
25～10KHz |
|
전압 |
음의 구형파, -25～-300V, 25V 스테핑 |
|
펄스폭 |
30～1000ns,5ns 스테핑 |
|
방아쇠 |
내부/외부/엔코더 |
|
수화기 |
|
|
수평 선형성 오류 |
0.4% 이하 |
|
수직 선형성 오류 |
3% 이하 |
|
과잉 감도 |
2.5P20 프로브를 사용하여 Φ2 평평한 바닥 구멍이 있는 200mm 블록을 감지할 때 ≥56dB. |
|
제동 |
400, 80 |
|
샘플링 속도 |
100M |
|
작동 빈도 |
0.5～15MHz |
|
얻다 |
0.0～110.0dB |
|
필터 |
광대역 및 협대역 |
|
정류 |
포지티브, 네거티브, 풀 플레이, RF, 스펙트럼 |
|
채널 간 누화 |
>60dB |
|
최대 입력 신호 |
14VPP |
|
적용 범위 |
0.0～10000mm(강철 종파), 연속성 조절 가능, 최소 간격 0.1mm |
|
표시 지연 |
0～999.9μs |
|
디스플레이 시프트 |
-7.5～3000μs |
|
신호 처리 |
|
|
문 |
에이,비 |
|
출발점 게이트 |
전체 범위 |
|
게이트 폭 |
전체 범위의 시작점 |
|
게이트 높이 |
5～95% |
|
테스트 모드 |
프론티어, 피크 |
|
데이터 표시 |
게이트에서 읽기: 범위 및 사운드 경로 |
|
해상도 측정 |
0.1mm |
|
시스템/기타 |
|
|
전력 소비 |
15W,구성에 따라 다름 |
|
데이터 전송 |
1000M 이더넷 |
|
각도 |
L-스캔 -75°～+75°, 단계적으로 0.1, 1, 10 조정 가능; S-스캔 -75°～+75°, 단계 자동 최적화 |
|
크기 |
188×238×403; 100×200×300 |
|
포트 |
Q5 |
|
인코더 포트 |
2 증분 인코더 |
|
USB 포트 |
2 |
|
I/O 포트 |
라운드형 |
|
넷 포트 |
100M/1000M 이더넷 |
|
디버그 포트 |
COM 1 |
구조적 원리:
HFD-UT8C는 네트워크 케이블을 통해 모니터링 호스트에 연결되는 독립 모듈입니다. 모니터링 호스트에서 실행되는 소프트웨어는 아래 그림과 같이 네트워크 인터페이스를 통해 HFD-UT8C에 명령을 보내고, HFD-UT8C에서 반환된 데이터를 수신합니다.
특징:
2차 개발
엘 클라이언트 샘플 프로그램 데모 소스 코드의 전체 세트를 제공합니다. DEMO 코드에는 이미 기본적인 다중 채널 초음파 기능이 있습니다. 사용자는 2차 개발을 위해 DEMO 코드를 참조하거나 개발을 위해 DEMO 코드에 직접 기능을 추가할 수 있습니다.
엘 세심하게 설계된 보조 프로그래밍 액세스를 통해 직관적이고 간단한 프로그래밍이 가능하며 수동 디버깅도 지원됩니다. 프로그래밍하기 전에 사용자는 계측기를 HFD-UT2C~UT40C에 수동으로 보내 매개변수 수정의 효과를 테스트할 수 있습니다.
우수한 물리적 특징
엘 내부 통합 초음파 여기 회로, 음의 구형파 형태, -25V ~ -300V 범위에서 조정 가능한 전압, 30ns ~ 1000ns 범위에서 조정 가능한 펄스 폭, 다양한 유형의 송신 요소와 최대 매칭.
엘 A파 압축, 게이트 감지, 사운드 경로 측정 등과 같이 초음파 결함 탐지 장비에 필요한 대부분의 신호 처리 및 탐지 기능이 내부 통합되어 표준 초음파 결함 탐지 시스템을 신속하게 설정할 수 있습니다.
엘 원시 AD 획득 데이터를 클라이언트에 전송하여 사용자 처리를 위한 원시 데이터 제공
