| 표시하다: | 11인치 800X600 TFT 컬러 디스플레이 | 변환기 포트: | 160핀 PA 변환기 포트; Lemo-00 기존 변환기 포트, TR 또는 T&R용 |
|---|---|---|---|
| 메모리: | 내장: 16G RAM+4GB 플래시;SD 카드(최대 32G);외부: USB 드라이브 | 전원공급장치: | 교류：100～240V, 50～60Hz;직류：12V |
| 강조하다: | 가지고 다닐 수 있는 위상 어레이 결함 탐지기,보증 포함 초음파 결함 탐지기,파괴적이지 않은 HPA-500 시험 장비 |
||

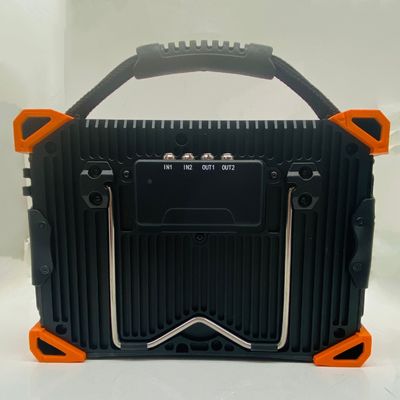

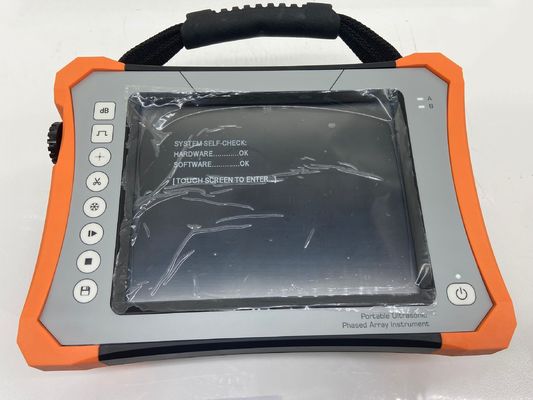

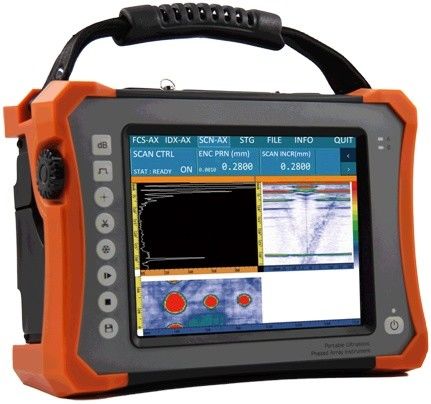

HPA-500은 HUATEC이 자체 개발한 휴대용 64채널 위상배열 초음파 탐상기입니다. 방수 및 내유성이 있고 팬이 없으며 터치 스크린이 있습니다. 전체 프로세스 데이터 로깅, 혁신적인 위상 배열 프로브 및 검사 방법이 장점인 이 모델은 뛰어난 성능과 지원을 보장하므로 높은 C/P 비율에 대한 동종 최고의 제품 중 하나입니다.
| 방법 | 아빠 | 유타 | TOFD |
|---|---|---|---|
| 채널 | 16:64 | 2 | 2 |
| 표시하다 | 11인치 800X600 TFT 컬러 디스플레이 |
| 변환기 포트 | 160핀 PA 변환기 포트; Lemo-00 기존 변환기 포트, TR 또는 T&R용 |
| I/O 포트 | USB2.0포트: 2(수량) |
| HDMI; 인코더 | |
| LAN(기가비트-NIC); | |
| 와이파이 | |
| I/O(시운전) | |
| 2D 인코더 | |
| 메모리 | 내장:16G RAM+4GB 플래시, SD 카드(최대 32G); 외부:USB 드라이브 |
| 무게 | 3.5Kg(배터리 1개 포함) |
| 차원 | 284mm*202mm*95mm |
| 전원공급장치 | AC:100~240V,50~60Hz;DC:12V |
| 충전 중 | (배터리) 내부 또는 개별적으로 |
| 배터리 수명 | 6시간 |
| 일하는 힘 | 24W |
| 언어 | 영어 |
| 온도 조건 | 분위기:-20℃~50℃ 보관:-20℃~60℃ |
| IP | IP54 |
| 방법 | 아빠 | 유타 | TOFD |
|---|---|---|---|
| PRF | 50Hz~10kHz | 50Hz~5kHz | 50Hz~5kHz |
| 전압 | 바이폴라, ±45~±100V, 단계당 5V | 네거티브 구형파, -75V~-250V, 단계당 25V | 네거티브 구형파, -75V~-250V, 단계당 25V |
| 펄스폭 | 20ns~800ns, 단계당 5ns | 20~800ns, 단계당 5ns | 20~800ns, 단계당 5ns |
| 제동 | 50Ω | 80Ω / 400Ω | 80Ω / 400Ω |
| 샘플링 속도 | 125MHz | 200MHz | 200MHz |
| 지연 정밀도 | 2.5ns | 해당 없음 | 해당 없음 |
| 수신 지연 | 0~40us | 해당 없음 | 해당 없음 |
| 대역폭 | 0.5MHz~19MHz | 0.5MHz~15MHz | 0.5MHz~15MHz |
| 얻다 | 0.0~80dB | 0.0~110.0dB | 0.0~110.0dB |
| 필터 | 0.5-9.6MHz,2.5-12.9MHz,3.8-19MHz 선택 | 광대역, 협대역 | 광대역, 협대역 |
| 정류 | FW | FW | RF |
| 거부하다 | 0~80% | 0~80% | 0~80% |
| 스캔 모드 | A/L/S/C | 에이 | A/D |
| 트리거링 | 인코더 | 해당 없음 | 인코더 |
| 스캔라인 | 최대 128 | 해당 없음 | 해당 없음 |
| 비스듬한 | L 검사: -89°~+89° S 검사: -89°~+89° |
해당 없음 | 해당 없음 |
| 스마트칼 | 속도/지연/ACG/TCG/인코더 | DAC/DGS | 지연/X-값/PCS/웨이브/인코더 |
| 범위 | 0.0~1000mm, 최소 1mm | 0.0~2000mm | 0.0~2000mm |
| 지연 표시(최대) | 1000mm | 2000mm | 2000mm |
| 펄스 이동(최대) | 해당 없음 | 2000mm | 2000mm |
| 단위 | mm | mm | mm |
| 문 | A/B | A/B | A/B |
| 게이트 시작 | 범위 내에서 사용 가능 | 범위 내에서 사용 가능 | 범위 내에서 사용 가능 |
| 게이트 폭 | 범위 내에서 사용 가능 | 범위 내에서 사용 가능 | 범위 내에서 사용 가능 |
| 게이트 임계값 | 0-100% | 5-95% | 0-100% |
| 경보 신호 | 부저 / LED | 부저 / LED | 부저 / LED |
| 스포팅 | 문장 / 측면 | 문장 / 측면 | 문장 / 측면 |
| 판독 | 앰프/경로/수평/깊이 | 앰프/경로/수평/깊이 | 앰프/경로/수평/깊이 |
| 해결 | 0.5mm | 0.1mm | 0.1mm |
