제품 상세 정보:
|
| 제품명: | 플루오레센스 자기 입자 결함 탐지기 | 배달 시간: | 4~5개월 |
|---|---|---|---|
| 포장 후 총중량: | 4000 킬로그램 | 크기: | 6000(길이)*2000(너비)*2400(높이)mm |
| 전극간 거리: | 0~4000mm (조정가능) | 코일 내 직경: | 15,000mm |
| 강조하다: | 플루오레센스 자기 입자 결함 탐지기,AC 15000A 결함 탐지기,두 개의 자기화 코일 NDT 장비 |
||

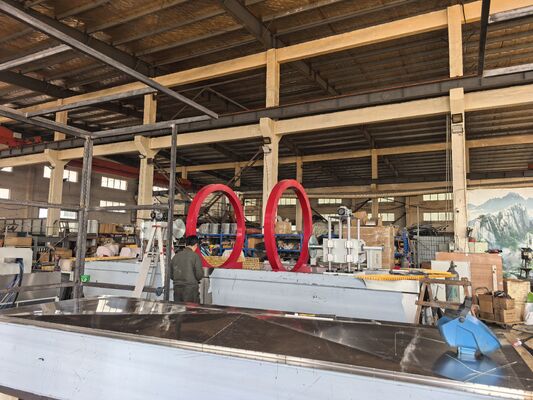

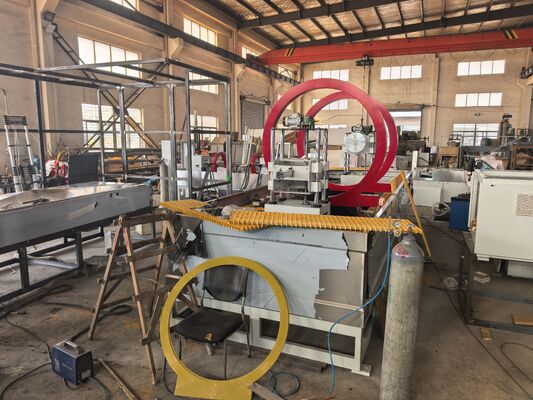

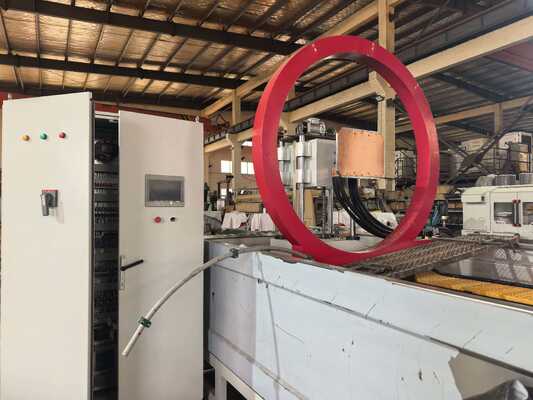

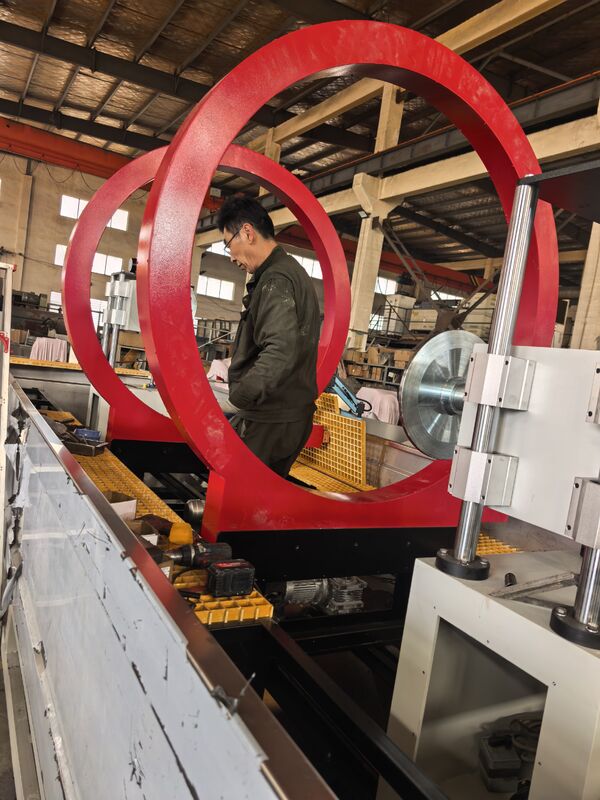

형광성 자석 입자 하자 발견자 AC 15000A 2개의 자화된 코일
I. 작동 원리
자분 검사는 공작물 결함 부위의 누설 자기장과 자분 사이의 상호 작용을 활용합니다. 철강 제품의 표면 결함(균열, 슬래그 함유물, 가는 줄무늬 등)과 표면 근처 결함 사이의 투자율 차이와 철강의 투자율 차이를 활용합니다. 자화 후에는 이러한 재료의 불연속 부분에서 자기장이 왜곡되어 부분적인 자속 누출과 누출 자기장이 발생합니다. 결함 부위의 누설 자기장이 자성 입자를 흡착할 수 있다는 특성을 이용하여 자성 분말을 끌어당겨 결함 부위에 자성 분말 축적(자기 흔적)을 형성합니다. 적절한 조명 조건에서 결함의 위치와 모양이 드러납니다.
II. 실행기준
자분 탐상기: GB/T8290-2011
자분 테스트 관찰 조건: GB/T 5097-2020/ ISO 3059:2012
미국 재료 시험 협회: 자분 입자 시험 방법 ASTM E1444-01
Eu, 국제 표준: DIN EN ISO 9934-2-2003
III. 기술적인 매개변수
| 감지 범위: 부품(1), 직경 | ≤2500mm; 부품(2), 길이≤4미터 |
| 전극 간격 | 0~4000mm (조정가능) |
| 코일 내경 | 15,000mm |
| 원주 전류 | AC 0~15000A RMS(전원 차단 위상 컨트롤러 포함) |
| 종방향 자기 전위 | AC 0~18000AT RMS(전원 차단 위상 컨트롤러 포함) |
| 전압 | DC 35V |
| 자화 시간 | 0~5S |
| 자화 방법 | 원주자화, 세로자화, 결합자화 |
| 클램핑 방식 | 공압 클램핑 |
| 감자 효과 | 0.5mT 미만의 잔류자기 |
| 결함 감지 감도 | A1 표준 시험편(15/50)이 선명하게 표시됩니다. |
| 자외선 강도 | 공작물 표면에서 자외선 전구까지 380mm 거리의 강도는 4000uw/cm2 이상입니다. |
| 공기압 | 0.4~0.8MPa |
| 클램핑 스트로크 | 0~50mm |
| 전극 간격 | 4미터 |
| 전원공급장치 | 삼상5선 AC 380V 50Hz |
| 전체 치수 | 6800(길이) ×2500(폭) ×4000(높이)(mm) |
| 무게 | 약 5,000kg |
V. 검사과정
부품(1): 호이스팅 및 로딩 - 전극 클램핑 - 마그네틱 서스펜션 분사 - 자화 - 관찰 - 부품 90도 회전, 2차 검사 - 탈자 - 언로딩
파트(2): 호이스팅 및 로딩 - 전극 클램핑 - 자기 서스펜션 분사 - 자화 - 관찰 - 탈자화 - 언로딩
