제품 상세 정보:
|
| 이름: | x-선 결함 탐지기 | 사용: | 산업 NDT 테스트 |
|---|---|---|---|
| 애플리케이션: | 용접 검사 X-Ray | 키워드: | x-선 결함 탐지기 |
| 강조하다: | 250KV X-Ray NDT 세라믹 튜브,세라믹 튜브 X-Ray NDT 장비,비파괴 검사 X-Ray 튜브 250KV |
||

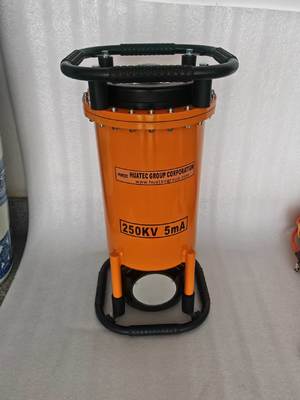

X-Ray NDT 장비 세라믹 튜브 150-250KV 전압
X-Ray NDT 장비주로 작업물의 내부 결함을 검출하는 데 사용됩니다(MT/PT의 표면 검사와 다름). 작업물을 투과하여 필름이나 검출기에 이미징함으로써 기공, 슬래그 포함, 용융 부족, 침투 부족, 용접 이음매 내부의 균열과 같은 부피 결함을 명확하게 표시할 수 있습니다.
주요 적용 산업
·압력 용기 및 보일러: ASME 및 GB와 같은 표준에서 필수 요구 사항인 실린더의 종/둘레 이음매, 연결 파이프 용접부 및 헤드 조인트 테스트.
·석유화학 산업: 파이프라인 용접부 및 장거리 파이프라인의 현장 검사.
·항공 우주: 정밀 주조 및 터빈 블레이드의 구조 무결성 검사.
·군사 및 방위 산업: 탄약 쉘 및 무기 주조물의 내부 품질 검사.
·강철 구조물 및 조선: 두꺼운 판 용접부 및 주요 하중 지지 부품의 샘플링 검사.
·자동차 제조: 알루미늄 합금 휠 및 주조물의 내부 결함 스크리닝
|
유형 항목 |
XXG2505 |
||
|
최대 침투 두께강철 (A3) |
40mm |
||
|
초점 거리 |
600mm |
||
|
노출 시간 |
5분 |
||
|
필름 유형 |
천진 ② |
||
|
이중 납박 강화 스크린 |
0.03 |
||
|
암실 처리 |
20±2℃ |
||
|
현상 |
5분 |
||
|
흑도 |
1.5 |
||
|
입력 |
전압 (V) |
220V±10% 50-60Hz |
|
|
용량 (KVA) |
2.5 |
||
|
출력 |
튜브 전압 (KVP) |
150-25회로 구조 |
|
|
튜브 전류 (mA) |
5 |
||
|
안정성 |
±1% |
||
|
절연 튜브 |
초점 mm2 |
1.회로 구조무게 (kg)20. |
|
|
방사 각도 |
40±5° |
||
|
감도 |
k≤1.8% |
||
|
작동 모드 |
간헐적 작동, 방사 시간 대 냉각 시간 비율 1:1X-Ray컨트롤러 치수350 |
||
|
× 29 |
0× |
16무게 (kg)무게작동 온도kg회로 구조 |
|
|
마이크로 컴퓨터 제어, 모듈식 구조, 음성 안내 |
X-RAY발전기 |
||
|
냉각 |
강제 공랭식 |
||
|
절연 SF6 가스 절연 |
작동 압력 |
|
|
|
0.35Mpa-0.45Mpa |
치수 |
||
|
320× |
32 |
||
|
0× |
650무게 (kg)30.5kg작동 온도-10℃-+40℃ |
||
|
특징: |
·마이크로 컴퓨터 제어 및 모듈식 구조를 채택하여 강력한 간섭 방지 기능과 높은 자동화 및 안정적인 성능을 제공합니다. |
||
|
·매개변수 설정, 작업 과정 및 문제 표시는 LED 화면에 표시됩니다. |
·독립적인 에이징 키는 기계를 편리하게 에이징할 수 있도록 설계되었습니다. |
||
·방사 시간 대 냉각 시간 비율은 1:1입니다.
·컨트롤러는 X-ray 발전기의 유형을 자동으로 인식할 수 있습니다.·방수 및 방진 컬러 패널과 디지털 사운드 키보드가 도입되어 노출 매개변수를 신속하고 정확하게 선택할 수 있습니다.·기기 사용 안전을 보장하기 위해 과전압, 저전압, 과전류, 저전류 및 과열 보호 장치가 설치되어 있습니다.·독특한 안전 잠금 장치가 설계되어 작업자를 방사선 손상으로부터 보호합니다.·더 넓은 KV 값 범위를 채택하여 짧은 방사선 범위의 어려움을 해결합니다.·노출 지연 기능 ------ 지연 시간은 작업자를 작업 장소로부터 안전하게 보호하기 위해 10분 미만으로 설정할 수 있습니다.·다양한 발전기와 일치하며 안정적으로 작동합니다.
·노출 횟수를 누적할 수 있습니다. (장치가 준비된 후 "ON" 키를 누르기 전에 "A" 키(지연 키)를 세 번 눌러 노출 횟수를 확인할 수 있으며, 아무 키나 눌러 돌아갑니다.)·X선 경고등 출력 및 도어-기계 인터록 배선 단자가 있습니다.
