제품 상세 정보:
|
| 이름: | 진동 교정부 | 빈도: | 1~1280Hz |
|---|---|---|---|
| 탐침: | 5 밀리미터와 8 밀리미터 탐침 | 보증: | 12개월 |
| 강조하다: | 5mm 프로브 진동 교정기,8mm 프로브 진동 교정기,1280 Hz 진동 캘리브레이터 |
||

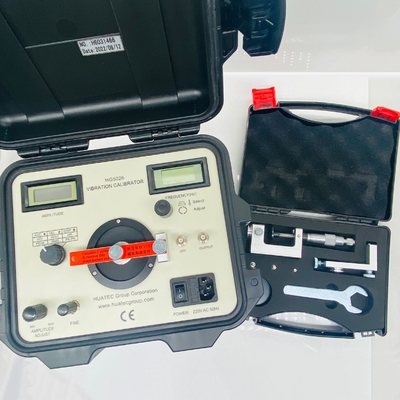

HG5026 진동 교정기
HG-5026 진동 교정기는 진동 가속도계, 속도 및 근접 변환기, 그리고 진동 측정 기기를 교정하는 데 사용할 수 있습니다. 1~1280Hz 범위의 모든 주파수에서 표준 정현파 신호 진동을 교정기에서 정의할 수 있습니다. 가속도, 속도 및 변위의 진폭은 전위차계를 통해 정의할 수 있으며 디지털 디스플레이에 표시됩니다. 수평 또는 수직 진동을 생성할 수 있습니다. HG-5026은 정현파 신호 발생기, 전력 증폭기, 표준 변환기, 진동 측정기 및 셰이커를 하나로 결합하여 작은 부피, 높은 정확성 및 쉬운 작동을 특징으로 합니다. 실험실이나 현장에서 사용할 수 있습니다.
|
무게
주파수 |
<100g | <250g | <500g | ||||||
| a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
주파수 범위 및 정확도: 1~1280 Hz +0.01%

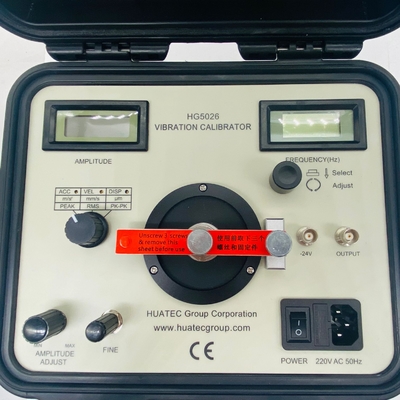

1 진동 진폭 표시
진동의 진폭 표시
2 교정 전위차계 정확한 진동 측정기의 판독값과 이 장치의 디스플레이를 비교하여 이 교정기를 교정하도록 설계되었습니다. 기능 선택 스위치를 ACC로 설정한 다음 드라이버를 사용하여 디스플레이를 정확한 진동 측정기와 동일하게 조정합니다. 그런 다음 VEL & DISP를 같은 방식으로 조정합니다.
3 매개변수 선택 스위치 교정기의 디스플레이 매개변수 선택
4 진동 진폭 조정
5 진동 진폭 천천히 조정
6 교정할 변환기를 고정하기 위한 진동 헤드
7 근접 프로브 스탠드를 고정하기 위한 탭 구멍
근접 프로브 교정을 위해.
8 전원 스위치
9 220V AC 전원 입력 케이블 소켓
10. 진동 출력 소켓
진동의 파형/왜곡을 모니터링하기 위해
11 -24V 전압 출력 소켓
근접 프로브 교정을 위해 -24Vdc 전원 공급.
12 주파수 조정
디지털 위치를 선택하려면 누르고, 값을 변경하려면 회전
13 진동 주파수 표시
