제품 상세 정보:
|
제품 이름: | 코팅 두께 계측기 | 결의: | 0.001 밀리미터 |
---|---|---|---|
다양한 측정: | THIN, MB-E, EE, 자동 모드 | 탐사형: | 단결정/쌍결정 |
측정 주파수: | 4Hz、8Hz、16Hz | 표준 시험편: | 4mm (제철) |
강조하다: | 비금속 초음파 코팅 두께 측정기,휴대용 초음파 코팅 두께 측정기,수동 초음파 코팅 두께 측정기 |

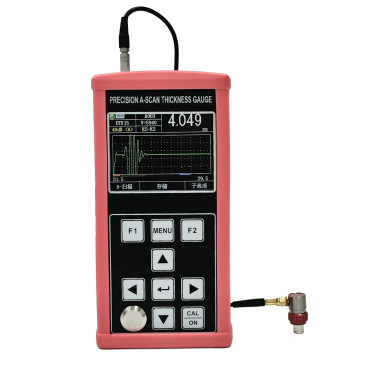

휴대용 비금속 초음파 코팅 두께 측정기
TG-6200은 다양한 금속, 비 금속 (유, 플라스틱, 복합물, 콘크리트, 나무 등) 기판의 코팅 두께를 측정 할 수 있습니다.
요약
수학적 표시와 A/B 스캔 기능을 가진 휴대용 비금속 코팅 두께 측정기 The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back측정 해상도는 0.001mm, 측정 범위는 0.02mm만큼 얇으며 코팅과 기판의 두께는 동시에 측정 될 수 있습니다.
이 제품은 석유, 화학 산업, 금속, 조선, 항공우주, 에너지 및 기타 분야에서 사용할 수 있습니다.
스펙트럼 매개 변수
항목 | TG-6200 |
탐사형 | 단일 결정/쌍결 결정 |
측정 범위 | 20mm ∼ 1800mm |
측정 주파수 | 4Hz, 8Hz, 16Hz |
결의 | 00.1mm,00.01mm,00.001mm (0.01인치)00.001인치0.0001인치) |
펄스 생성기 | 음 제곱 파동 방출, 펄스 너비와 전압은 자동으로 탐사에 일치 |
음속 범위 | 400~999m/s |
캘리브레이션 블록 | 4mm (제철) |
자동 종료 | 5분, 10분, 20분, 수동 종료 |
탐사기의 캘리브레이션 | 1점 계정, 2점 계정, 수동 계정 |
이득 | 자동 가이드, 수동 가이드 |
이득 범위 | 0~80dB |
탐지 모드 | RF, 양 반파 POS, 음 반파 NEG, FULL 파 |
측정 모드 | (1) 얇은 EE: 얇은 필름 코팅 모드 (2) MB-E: 하나의 에코로 펄스 초기 파도를 전송; (3) E-E: 코팅 측정을 통해 선택적으로 모든 EM-EN 에코; (4) 얇은 벽 측정 모드 |
수학적 모델 | 두께 값 모드, 차이/감축 속도 모드, 최대/최저 모드 |
A- 스캔 모드 | 지원 |
B- 스캔 모드 | 지원 |
연결 표시 | 지원 |
배터리 표시기 | 지원 |
언어 | 영어 |
단위 | mm/인치 |
메뉴 동작 | 지원 |
소프트웨어 기능 | 동적 게이트 설정, 빈 설정 (백), 에코 빈 설정 (E-Blank), 에코 동결, 에코 패너 및 확대 |
저장 기능 | 동시에, 100,000 두께 (100 그룹, 각 그룹 1000), 500 그룹 A 스캔 파형 및 500 그룹 B 스캔 파형 지원 |
호스트 프로그램 업그레이드 | 호스트 프로그램 업그레이드를 지원 |
화면 | 3.5 "진정한 색상 화면 |
데이터 전송 | USB 통신, 컴퓨터로 데이터 전송을 지원 |
작동 온도 | -10°C ~ +50°C, -20°C까지의 특수 요구 사항 |
작동 전압 | 낮은 전압 경고와 함께 3pcs No. 5 리?? 이온 배터리 |
전체 차원 | 184 x 85 x 32 (mm) |
기계 무게 | 250g (배터리 포함되지 않습니다) |
표준 구성 |
메인 머신과 코팅을 위한 1pc 특수 프로브 5 리?? 배터리 3, 충전기, 무작위 파일 세트, 충격 및 방수 계기 1 |
주요 기능
● 넓은 측정 범위, 최소 측정 두께, 코팅 20um, 최대 측정 두께 1800mm;
● 고 정밀 두께 측정, 최대 측정 해상도 최대 0.001mm; 반복 해상도 최대 ± 0.002mm;
● A 스캔 모드, B 스캔 모드, 수치 표시 모드
● 표면에 페인트와 코팅이있는 재료를 측정하기 위해 횡단 코팅 및 에코에서 에코 측정 기능으로;
● 일부 복합재료의 코팅 및 페인트 레이어는 재료의 다른 음속에 따라 감지 될 수 있습니다.그리고 10개 이상의 다층 물질의 각 층의 두께를 동시에 측정할 수 있습니다., 각 계층의 두께 값은 같은 에코 아래에서 전환될 수 있습니다.
● 다양한 측정: 일반 작업 조각 두께 측정을 위해 THIN, MB-E, E-E, Auto 모드; 얇은 코팅 측정을 위해 THIN E-E 모드;
● 수학적 모드는 일반적인 두께 값 모드, 차이/감축 속도 모드 및 최대 값 모드를 포함한다.
● 가이드 모드: 자동 가이드 / 수동 가이드
● 에너지 절감 기능으로 수동 종료 및 자동 종료 설정이 가능합니다.
● 20Mhz 고주파 탐사기를 지원 할 수있는 다양한 스펙트럼의 탐사기, 쌍둥이 탐사기 및 단일 결정 탐사기를 사용할 수 있습니다.
● 대용량 스토리지를 지원하며 동시에 10만 개의 두께 값, 500 그룹 A 스캔 파형 및 500 그룹 B 스캔 파형을 저장할 수 있습니다.
● 다양한 캘리브레이션 방법을 갖추고, 1점 캘리브레이션, 멀티 포인트 캘리브레이션 및 수동 캘리브레이션 모드를 지원하며, 동시에 음속과 탐사 제로 위치를 캘리브레이션 할 수 있습니다.V 경로 캘리브레이션을 지원.
● 제국 변환; 밀리미터 와 인치 를 전환 할 수 있다.
● 중국어 와 영어 화면
