RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재

RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재
RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재 RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재 RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재

큰 이미지 :  RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Huatec
인증: ISO,CE
모델 번호: RHL-140
결제 및 배송 조건:
최소 주문 수량: 1SET
포장 세부 사항: 고급 품질 통에서
배달 시간: 결제 후 5~10일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 1000개 세트

RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재

설명
제품 이름: 가지고 다닐 수 있는 경도계 측정 범위: HID(170~960)、HRA(59~85)、HRB(13~100)、HRC(18~68)、HB(19~655)、HV(80~976)、HS( 32~100)
표시: TFT,320 × 240 TFT LCD 화면 배터리: 7.4VLi(2000mAh)배터리
강조하다:

D형 경화 검사기

,

휴대용 경화 검사기

RHL-140 휴대용 경도 시험기 내장 D형 충격 장치



기능적 특징:

  • 메뉴 기반 작동을 통해 중국어 간체/번체, 영어, 독일어 간 다중 언어 전환이 가능합니다.
  • 메인 엔진 빈이 먼지의 영향을 받지 않도록 독점적인 이중 빈 방진 설계를 채택합니다.
  • Type-c USB 및 RS485 통신 인터페이스는 PC, 산업용 제어 컴퓨터 또는 PLC를 쉽게 연결할 수 있습니다.
  • 메인 인터페이스에는 두 가지 경도 척도가 표시됩니다.
  • 메인 인터페이스에는 세 가지 모드 전환이 있습니다(히스토그램 모드, 전체 경도 모드, 곡선 모드).
  • 생산 배치 번호 설정 기능을 사용하면 측정된 공작물의 자체 번호를 매길 수 있어 통계 기록이 용이합니다.
  • 상태 측정 데이터의 경도 스케일 변환을 찾아보세요. 편리하고 빠릅니다.
  • 7개의 서로 다른 충격 장치를 장착할 수 있으며 교체 중 재보정이 필요하지 않으며 충격 장치 유형을 자동으로 식별할 수 있습니다.
  • 다양한 경도 시스템과 세 가지 강도 값의 측정을 지원합니다.
  • 고객의 다양한 요구를 충족시키기 위해 국내외 경도 변환표가 내장되어 있습니다.
  • 단일 측정값, 평균값, 측정 날짜, 충격 방향, 시간, 재료, 경도 시스템 및 각 파일에 대한 기타 정보(32~1 충격 시간)로 구성된 46~215개의 그룹이 포함된 510개의 파일을 저장할 수 있습니다.
  • 경도 값의 상한 및 하한을 미리 설정할 수 있으며, 한계를 초과하면 자동 경보가 제공되어 사용자의 일괄 테스트 요구를 용이하게 합니다.
  • 표시 소프트웨어 교정 기능.
  • 고성능 리튬 배터리 및 충전 제어 회로가 내장되어 있으며 배터리 용량은 2000mA입니다.
  • 컴퓨터 소프트웨어는 데이터 쿼리, 저장, 통계, 히스토그램 표시 및 기타 기능을 지원하고 Excel 형식으로 저장할 수 있습니다.

주요 기술 지표:

  • 표시 오류 및 반복성
숫자 충격 장치 유형 표준 Leeb 경도 블록 경도 값 표시 오류 표시 반복성
1

760±30HLD

530±40HLD

±5HLD

±8HLD

5 HLD

8 HLD

2 DC

760±30HLDC

530±40HLDC

±5HLDC

±8HLDC

5 HLD

8 HLD

3 DL

878±30HLDL

736±40HLDL

±10HLDL 10 HLDL
4 D+15

766±30HLD+15

544±40HLD+15

±10HLD+12 10 HLD+12
5 G

590±40HLG

500±40HLG

±10HLG 10HLG
6 이자형

725±30HLE

508±40HLE

±10HLE 10HLE
7 기음

822±30HLC

590±40HLC

±10HLC 10 HLC

  • 경도 시스템: Leeb(HL), Brinell(HB), Rockwell A(HRA), Rockwell B(HRB), Rockwell C(HRC), Vickers(HV) 및 Shore(HS)
  • 측정 범위 HLD(170~960),HRA(59~85),HRB(13~100),HRC(18~68),HB(19~655),HV(80~976),HS(32~100)
  • 측정 방향 360°(수직 하향, 경사 하향, 수평, 경사 상향, 수직 상향)
  • 측정 재료: 강철 및 주강, 합금 공구강, 스테인리스강, 회주철, 연성철, 주조 알루미늄 합금, 구리 아연 합금(황동), 구리 주석 합금(청동), 순동 및 단조강
  • 디스플레이 TFT,, 320 × 240 TFT LCD 화면
  • 데이터 저장 파일 510개, 그룹 46~215개(영향 시간 32~1)통신 인터페이스 표준 USB2.0(RS232,RS485)
  • 충전 전원 공급 장치 5VDC,220VAC
  • 충전 시간 2~3시간
  • 배터리 7.4V,Li(2000mAh)배터리
  • 주위 온도 0~40℃
  • 보관온도 -25~70℃
  • 연속 작업 시간은 약 20시간이고 대기 시간은 80시간입니다.

표준 구성:

  아니요. 수량 비고
표준 구성 1 본체 1
2 D형 충격장치 1 케이블 포함
3 표준 테스트 블록 1
4 청소용 솔(I) 1
5 작은 지지 링 1
6 충전기 1
7 수동 1
8 악기 패키지 케이스 1
선택적 구성 9 청소용 솔(II) 1 G 유형 충격 장치와 함께 사용
10 다른 유형의 충격 장치 및 지지 링   부록의 표 3과 표 4를 참조한다.
11 데이터프로 소프트웨어 1
12 통신케이블 1
13 마이크로 프린터 1
14 프린트 케이블 1



테스트 범위:

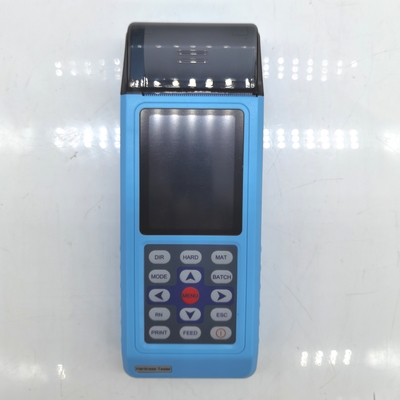

RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재 0

다른 유형의 충격 장치

재료 방법 충격장치
D/DC D+15 기음 G 이자형 DL

강철 및 주강



HRC 20~68.5 19.3~67.9 20.0~69.5   22.4~70.7 20.6~68.2
HRB 38.4~99.6     47.7~99.9   37.0~99.9
HRA 59.1~85.8       61.7~88.0
HB 127~651 80~638 80~683 90~646 83~663 81~646
HV 83~976 80~937 80~996   84~1042 80~950
고등학교 32.2~99.5 33.3~99.3 31.8~102.1   35.8~102.6 30.6~96.8

냉간작업

공구강

HRC 20.4~67.1 19.8~68.2 20.7~68.2   22.6~70.2
HV 80~898 80~935 100~941   82~1009

스테인레스 스틸



HRB 46.5~101.7
HB 85~655
HV 85~802

회주철



HRC
HB 93~334     92~326
HV
구상흑연주철 HRC
HB 131~387     127~364
HV
주조 알루미늄 합금 HB 19~164   23~210 32~168
HRB 23.8~84.6   22.7~85.0 23.8~85.5

BRASS(구리-아연 합금)



HB 40~173
HRB 13.5~95.3
BRONZE(구리-알루미늄/주석 합금) HB 60~290
단조 구리 합금 HB 45~315























테스트 조건:

충격장치의 종류 DC(D)/DL D+15 기음 G 이자형

영향을 미치는 에너지

충격체 질량

11mJ

5.5g/7.2g

11mJ

7.8g

2.7mJ

3.0g

90mJ

20.0g

11mJ

5.5g

테스트 팁 경도:

다이아. 테스트 팁:

테스트 팁 재질:

1600HV

3mm

텅스텐 카바이드

1600HV

3mm

텅스텐 카바이드

1600HV

3mm

텅스텐 카바이드

1600HV

5mm

텅스텐 카바이드

5000HV

3mm

합성 다이아몬드

충격 장치 직경:

충격 장치 길이:

충격 장치 무게:

20mm

86(147)/ 75mm 50g

20mm

162mm

80g

20mm

141mm

75g

30mm

254mm

250g

20mm

155mm

80g

최대. 샘플의 경도 940HV 940HV 1000HV 650HB 1200HV
샘플 표면 Ra의 평균 거칠기 값: 1.6μm 1.6μm 0.4μm 6.3μm 1.6μm



최소 샘플 무게:

직접 측정

확고한 지지가 필요하다

단단히 결합해야 함



>5kg

2~5kg

0.05~2kg



>5kg

2~5kg

0.05~2kg



>1.5kg

0.5~1.5kg

0.02~0.5kg



>15kg

5~15kg

0.5~5kg



>5kg

2~5kg

0.05~2kg

최소 시료의 두께 단단히 결합됨

최소 표면 경화를 위한 층 두께



5mm



≥0.8mm



5mm



≥0.8mm



1mm



≥0.2mm



10mm



≥1.2mm



5mm



≥0.8mm



팁 압입 크기
경도 300HV

압입 직경

들여쓰기 깊이

0.54mm



24μm

0.54mm



24μm

0.38mm



12μm

1.03mm



53μm

0.54mm



24μm

경도 600HV

압입 직경

들여쓰기 깊이

0.54mm



17μm

0.54mm



17μm

0.32mm



8μm

0.90mm



41μm

0.54mm



17μm

경도 800HV

압입 직경

들여쓰기 깊이

0.35mm



10μm

0.35mm



10μm

0.35mm



7μm

--



--

0.35mm



10μm

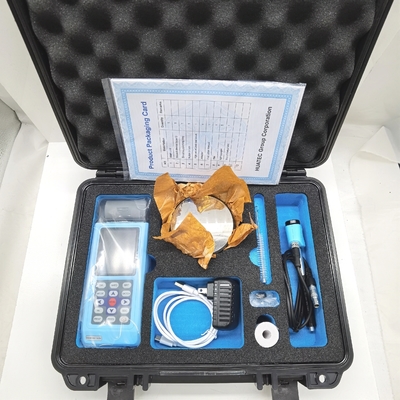

RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재 1

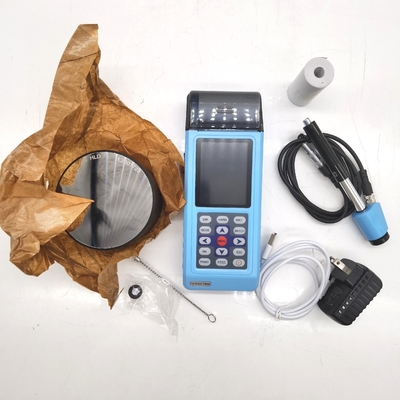

RHL-140 휴대용 경화 검사기 D형 충격 장치에 탑재 2
