디지털 진동 캘리브레이터 진동 분석기 진동 검사기 주파수 10 20 40 80 160 320 640 및 1280 Hz

디지털 진동 캘리브레이터 진동 분석기 진동 검사기 주파수 10, 20, 40, 80, 160, 320, 640 및 1280Hz

ISO10816 HG-5010 진동 캘리브레이터에 대한 신청:

1진동 가속도 측정기, 속도 및 근접 변압기 및 진동 측정 기기를 캘리브레이트하는 데 사용할 수 있습니다. 주파수 10, 20, 40, 80, 160, 320에서 표준 시노스 신호,640 Hz 및 1280 Hz

2가속, 속도 및 이동의 진폭을 캘리브레이터에서 생성 할 수 있습니다

3.포텐시오미터를 통해 정의되고 디지털 디스플레이에 표시 될 수 있습니다. 수평 또는 수직 진동이 생성 될 수 있습니다.

4.HG-5010 진동 캘리브레이터는 시노스 신호 발생기, 전력 증폭기, 표준 변환기 및 쉐이커를 하나로 결합하여 작은 부피, 높은 정확성 및 쉬운 조작을 특징으로합니다.실험실이나 현장에서 사용할 수 있습니다..

5국제 표준: ISO10816

사양:

주파수:10, 20, 40, 80, 160, 320, 640, 1280Hz+00.01%

단위:

가속: m/s²(피크)

속도: mm/s (RMS)

이동: 음 (PK-PK)

진폭 정확도:

가속 (30m/s)²pk, 80Hz) 40Hz에서 320Hz+00.3dB+1자리

10Hz에서 1280Hz+0.5dB+1자리

속도 (25mm/sec pk,80Hz) 40Hz ~ 320Hz+0.5dB+1자리

이동 (10μm pk-pk, 80Hz) 40Hz에서 320Hz+0.5dB+1자리

근접 탐사 선형성

프로드: 5mm 및 8mm 탐사선 범위: 0~4.0mm

표시:3¹/₂가속, 속도 또는 이동을 나타내는 숫자 표시

최대 진동 진폭 및 최대 부하:

HG-5010 진동 캘리브레이터에서 사용되는 진동 스탠드가 상당히 작기 때문에,서로 다른 주파수에서 다른 무게의 변환기의 캘리브레이션 중에 캘리브레이터의 출력 진폭도 다릅니다.최대 진동 진폭과 최대 부하는 최대 가속과 관련이 있습니다.일정한 주파수와 일정한 무게로 캘리브레이터에서 생성되는 최대 속도 및 최대 이동 출력구체적인 수치는 다음 표에서 볼 수 있습니다.

참고: 더 높은 주파수에서 진동의 이동 값은 매우 작으므로 캘리브레이터에서 진동 신호 출력이 없습니다.

크기:280 x 180 x 250mm

무게:20파운드, 9kg

온도: 작동:0^oC에서 50^oC

보관:- 20^oC에서 70^oC

습도:90% 비 응고

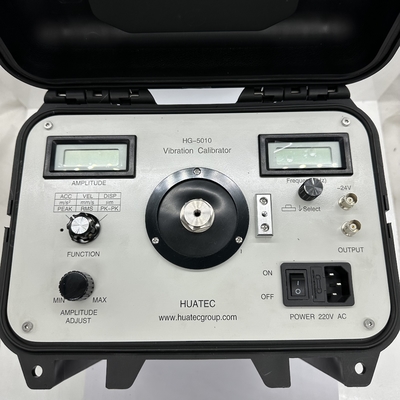

HG-5010 진동 캘리브레이터의 제어판은 다음과 같습니다.
