제품 상세 정보:
|
표시: | 높은 측정 10.4 인치 컬러 LCD | 주파수 범위: | 10Hz ~ 10MHz, 단계 크기: 1 / 5 / 10 |
---|---|---|---|
단계: | 기어별 0 ~ 359° 및 1° | 데이터메모리: | 값 및 그래픽용 30GB |
화면 표시 방식: | 임피던스, 시간축, 포인트 및 라인 | 경보: | 부채 모양, 직사각형, 원형 |
배터리: | 충전식 리튬 배터리 내장 | 전원 공급: | 110V~220V(-20%~+20%)50~60Hz, 소비전력 10W |
강조하다: | 이중 주파수 에디 전류 결함 감지기,HEF-600 에디 전류 결함 감지기 |

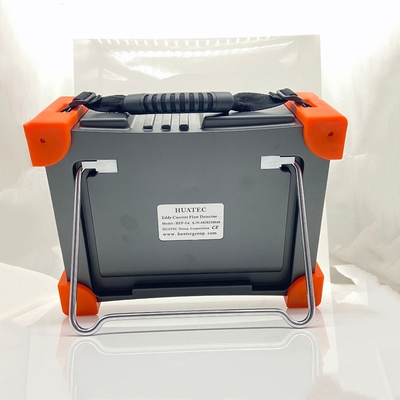

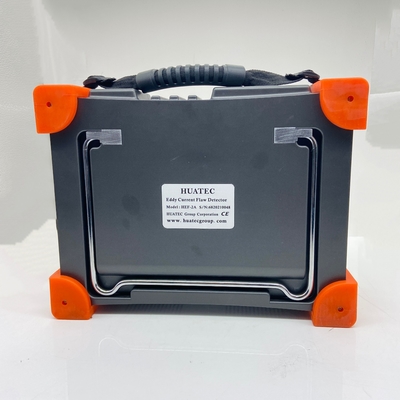

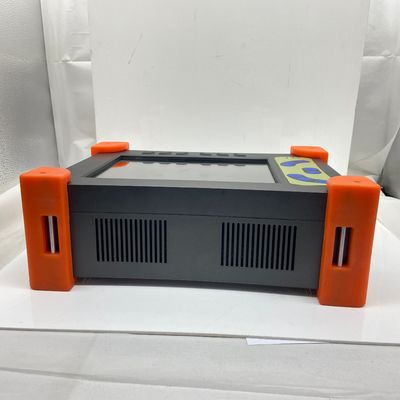

이중 주파수 에디 전류 결함 탐지기 HEF-600 시리즈
HUATEC HEF-600 시리즈는 우리의 회사에서 새로운 에디 전류 결함 탐지기입니다, 그것은 기존 에디 전류, 자기 메모리 (선택),두께 측정기 (선택), 전기 전도성 측정 (선택), 강도 분류 (선택), 사용자는 다양한 필요에 따라 적절한 기능을 선택할 수 있습니다.따라서 검출 비용을 효과적으로 줄일 수 있습니다.; 동시에 도구는 강력한 듀얼 코어 프로세서, 내장 운영 체제를 갖추고 있습니다. 그것은 가장 진보 된 디지털 전자 기술을 사용합니다.자기 메모리 테스트 기술과 마이크로 프로세서 기술, 그것은 금속 물질의 금속 결함을 감지하고 합금의 종류와 열 처리 조건, 두께 변화 등을 알 수 있습니다.그것은 모든 설정과 메뉴 옵션을 보여주는 메뉴가 있습니다, 매우 실용적이고 사용하기 쉬운 다기능 휴대용 회전 전류 테스트 장비, 또한 전기 전도성 측정, 비 금속 코팅 두께를 수행합니다.
탐지 주파수 범위: 50 Hz-10 MHz, 증강: 0-90.0 dB, 단계: 0-359도, 승강기 단계 설정, 절대 및 차차 검사에서 균형 부하 선택,당신의 탐지 필요를 광범위하게 충족크기가 작고 무게가 가볍고 포장 디자인은 인체공학적 요구 사항을 충족합니다. 고성능 재충전 가능한 리?? 배터리로 구성되어 있습니다.배터리는 12시간 이상 지속적으로 작동할 수 있습니다.그래서 실전 엔지니어들에게 이상적입니다. 계단을 오르거나 좁은 입구로 들어가거나 높이에서 작업할 때 말이죠.고해상도 컬러 LCD 디스플레이는 모든 조명 조건에서 명확하게 볼 수 있습니다..
도구는 "어짜"운동을 실현 할 수 있습니다. 필요한 탐지 작업에 따라 주파수, 이득 및 단계와 같은 프로세스 매개 변수는 전문가에 의해 미리 설정됩니다. 실제 측정에서해당 테스트 프로세스 매개 변수는 언제든지 조정할 수 있습니다.- 운영자는 특별한 훈련 없이 오랫동안 일할 수 있습니다.
이 휴대용 기기는 항공, 항공우주, 전력 및 석유화학 분야에서 쿠퍼, 티타늄, 알루미늄, 지르코늄 및 기타 측정에 대한 사용 중 테스트를 위해 사용할 수 있습니다.그것은 작업 조각 재료의 불균형으로 인한 간섭 신호를 억제 할 수 있습니다, 퇴적, 더러운 그리고 더 나은 정밀도를 얻기 위해 흔들리는. 완전히 디지털 디자인 때문에, 그래서 그것은 표준 테스트 절차를 설정 할 수 있습니다사용자를 대상으로 하는 검사.
2파라미터

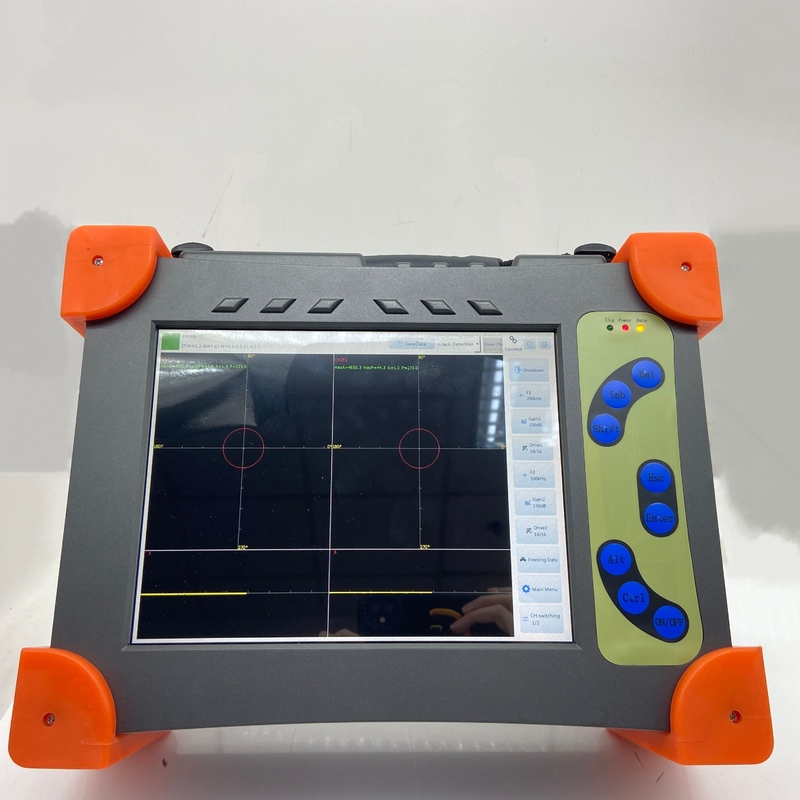

*대 화면, 높은 측정 10.4 인치 컬러 LCD
*주파수 번호: 이중 주파수
*주파수 범위: 10 Hz ∼ 10 MHz, 단계 크기: 1 / 5 / 10
* 하드웨어 이득:0-40 dB, 미니 단계0.1 dB, 소프트웨어 이득:0-99 dB, 미니 단계 0.1 dB
*단계: 0 ~ 359 ° 및 각 기어에 대해 1 °
*디스플레이 모드: 임피던스, 시간 기반, 포인트 및 라인
*값과 그래픽을 위한 30GB 데이터 저장소
* 운영 체제: 리눅스 3.0
운영 언어: 영어
*단순한 조작, 실시간 화면 표시 및 인간-기계 대화
*온라인 화면 및 문자 도움말.
*디지털 필터링: 높은 통과 및 낮은 통과 주파수를 설정할 수 있습니다
* 필터 계수:0-4000
*빠른 디지털 전자 균형
*자동 / 수동 진폭 및 단계 측정
*경보 창:풍풍자 모양, 정사각형, 원형
* 정사각형 좌표계와 극우 좌표계의 배경 선택
* 자동 달력 및 시간 표시
* 전원 공급:110V~220V ((-20%~+20%) 50 ∼ 60Hz, 전력 소비 10W
*재충전 가능한 리?? 배터리로 구성되어 있습니다
*어댑터 요구 사항:DC15.6V, 6A
* 배터리 전원 공급 시간:≥8h
*근무 온도:-10°C~50°C
* 상대 습도:≤80%
* 사이즈 (W*H*T):320mm X 235mm X 103mm
*중량: 3kg, 배터리 포함

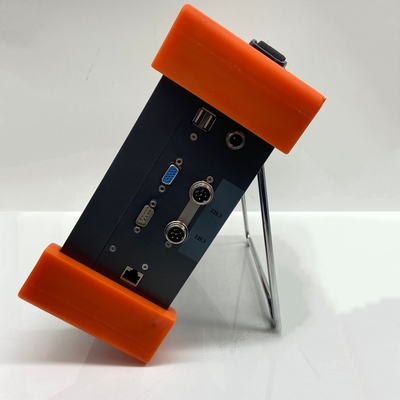

*USB 포트: 2 포트
*RS-231 포트:1 포트
* 비디오 출력: 표준 VGA 출력
*경보 출력:8
시작 입력:8
*엔코더 입력:1
* 테스트 채널:1-4
* 탐사선 드라이브:1-16
* 디스플레이 모드: 완전 곡선, 비어
* 감지:전파, 양반파, 음반파, RF파
*파 필터: 3단계 필터링
3. 기본 원칙
에디 전류 결함 탐지기는 전자기 인덕션 원리에 기반한 파괴적이지 않은 테스트 방법이며 전도성 물질에 적합합니다.선수가 교류 자기장에 놓인 경우, 선도자 자체의 다양한 요인 (선도성, 투명성, 모양, 크기 및 결함) 의 변화로 인해,유도 전류가 변합니다.이 현상을 이용하면, 선도자의 성격, 상태 및 결함을 결정할 수 있습니다.
에디 전류 결함 탐지기는 선수를 교류 전류로 코일 근처로 만들고 교류 자기장을 코일로 설정합니다.교류 자기장은 전도기를 통과하고 수송기에 에디 전류를 설정하기 위해 전기 자기 인덕션을 가지고 있습니다.선수의 에디 전류는 또한 자기장을 생성합니다. 에디 전류 자기장의 효과는 또한 원래 자기장의 강도를 변경합니다.코일 전압과 임피던스 변화로 이어질따라서, 에드디 전류의 강도와 분포는 전도기 표면에 또는 그 근처에 결함이 있거나 측정 된 금속 물질의 변화가 있을 때 영향을 받게 됩니다.소용돌이 전류의 변화는 감지 코일의 전압과 임피던스의 변화를 일으킬 것입니다이 변화에 따라 우리는 간접적으로 전도기에 결함이 있는지 금속 재료의 성능이 변경되었는지 알 수 있습니다.
4모델 가이드
지원된 기능 또는 모드 | HEF-600 (기본) | HEF-600C (전도성 + 코팅) | HEF-600S (스캐너) | HEF-600D (두 주파수) |
신호 정렬 | √ | √ | √ | √ |
실시간 판독 | √ | √ | √ | √ |
애플리케이션 선택 | √ | √ | √ | √ |
다양한 탐사 지원 | √ | √ | √ | √ |
전도성 및 코팅 두께 측정 | √ | √ | √ | |
회전 스캐너 | √ | √ | ||
이중 주파수 | √ |
5표준 패키지
주 단위
케이블로 용접 검사 프로브
칼리브레이션 블록 탄소 강철
캘리브레이션 인증서
사용 설명서
화화 케이스
6선택용 액세서리
각종 재료 캘리브레이션 블록
다른 용도에 맞는 다양한 탐지
