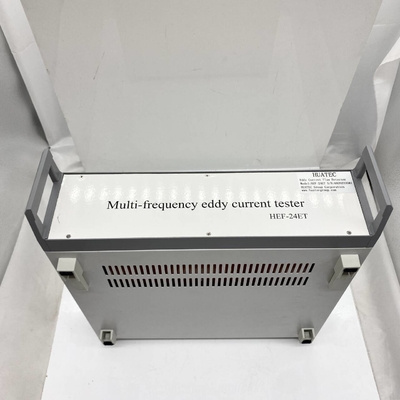

HEF-24ET 다주파 원격 필드 에디 전류 검사기

HEF-24ET 다주파 원격 현장 에디 전류 검사기

HEF-24ET 지능형 디지털 다주파 회전 전류 검사 장치는 새로운 세대의 비파괴적인 회전 전류 검사 장치입니다.가장 진보된 디지털 전자 기술을 채택함으로써, 다주파 회전 전류 기술, 마이크로 프로세서 기술,그것은 효과적인 내부 벽과 외부 벽 균열을 달성 할 수 있습니다.

HEF-24ET는 에디 전류 테스트 시스템의 완전한 세트를 갖추고 있습니다.또한 고성능으로 변할 수 있습니다., 다목적, 지능형 에디 전류 테스트 장치.

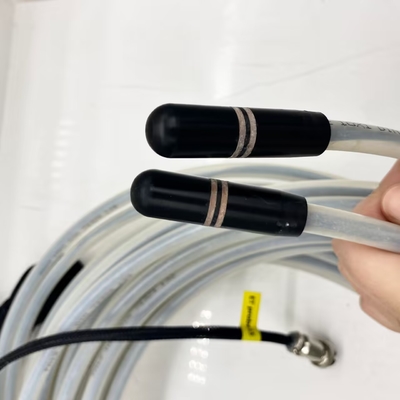

4개의 비교적 독립적인 테스트 채널을 통해 HEF-24ET는 4개의 절대 및 4개의 미분 회전 전류 신호를 수신할 수 있습니다.도구는 또한 두 개의 동시 탐사 연결과 함께 두 개의 이중 주파수 에디 전류 테스트 탐지기가 전환 될 수 있습니다.테스트 주파수는 50Hz에서 10MHz로 선택에 대한 변동 주파수 범위가 있으며 약한 테스트 신호 증폭 및 강력한 방해 방지 기능이 있습니다.파이프 균열 테스트에 적용됩니다., 내부 투명 프로브와 함께, 그것은 쉽게 내부 / 외부 벽 표면 균열, 구덩이, 부식, 희석, 벽 재료 및 내부 결함과 같은 결함을 감지 할 수 있습니다.그리고 컴퓨터로 제어되는 자동 테스트 기능이 있습니다., 디지털 디스플레이, 높은 테스트 민감성, 안정적인 성능 등.

따라서 HEF-24ET는 특히 사용 중인 다양한 금속 (황, 티타늄, 알루미늄,지르코늄 및 기타 금속 물질) 튜브 및 금속 부품 결함 탐지 및 벽 두께 측정 및 평가 분석 핵 에너지, 전기, 석유화학, 항공우주, 항공 및 기타 부서. 보다 상세한, 예를 들어 사용 전 또는 사용 보일러 튜브, 열 교환 튜브의 테스트,지하 파이프 및 철강 파이프 등.

사양

1주파수 범위: 50 Hz ~ 10 MHz

2. 두 개의 독립적으로 선택 가능한 주파수

33 믹싱 유닛 (자동 믹서)

44개의 에디 전류 신호의 실시간 추적 메모리

5. 이득 범위: 0 ~ 99dB 지속적으로 조정, 각 파일의 작업 0.1dB 단계

6. 단계 회전: 0 ~ 359 ° 지속적으로 조절, 정밀도 1 °.화면은 즉시 플랜과 에디 전류 신호 진폭 및 단계 값 이후 임피던스의 단계 변화를 표시, 편리하고 직관적인

7조절 가능한 탐사 자극, 1-8

8빠른 디지털 / 아날로그 전자 균형

94개의 추적 임피던스 플랜과 8개의 내부 벨트 곡선 분석 디스플레이

10시간 기반 스캔 디스플레이

11메모리 경로의 지연된 빈킹 기능

12메뉴를 이용한 인간-기계 대화 (영어)

13운영 체제는 WinXp, Win7, Win8입니다.

14자동 신호 진폭 및 단계 측정, 그리고 에디 전류 신호 느린 (조정 가능한) 재생

15디지털 필터링: 낮은 경로: 0hz ~ 2000hz, 높은 경로: 0hz ~ 2000h

16구성 분석 기능

17접근 절대, 미분 및 자기 비교 형태를 장착 할 수 있습니다. 타입, 인터폴레이션 유형, 평면 유형, 포인트, 회전 및 기타 탐사기를 포함하여

18. 고유의 비 일정한 진폭 단계 / 진폭 영역으로 알람

19여러 하드웨어 경보 출력 포트

20실시간 경보 출력, 지연 경보 출력

21대량 저장은 다양한 테스트 절차와 테스트 데이터

22시-스캔 표시

23자동 단계 / 결함 깊이 곡선 표시

24. 하나의 화면 사용 중 인 파이프 라인의 가로 절단 도표, 테스트 된 튜브의 순위 숫자, 그리고 에디 전류 테스트 신호.

25. 파이프 가로 절단 다이어그램의 분류 표시, 에디 전류 테스트를 형성 사용 중 인 파이프 라인의 전체 지도

26- 시험 결과의 누적 분석을 용이하게 하기 위해 분류된 통계적 시험 결과 ( 테이블 및 히스토그램 표시)

27. 자동으로 달성과 시간을 표시

28선택적 데이터 분석 시스템

신청서

특히 원자력, 전력, 석유화학, 항공우주, 항공 및 구리, 티타늄, 알루미늄, 지르코늄 및 기타 파이프 서비스의 다른 부문에 적용됩니다.결함 탐지 및 벽 두께 측정의 금속 부품, 그리고 다양한 철자기 파이프 라인 테스트, 분석 및 평가.
