디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다

디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다
Digital Vibration Calibrator Calibrate Vibration Meter Vibration Analyzer Vibration Tester ISO10816 HG-5010
디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다

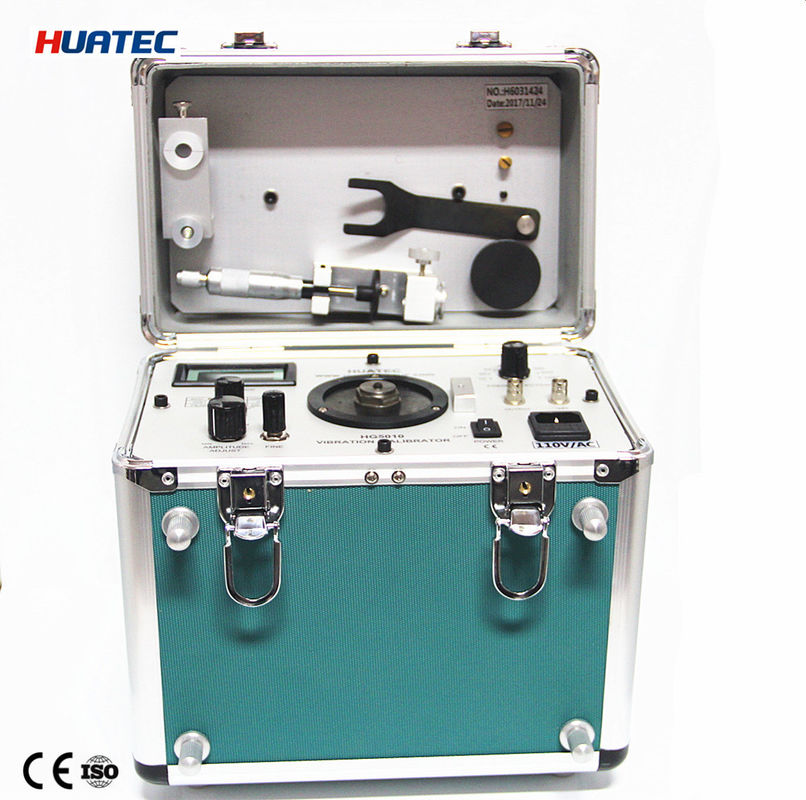

큰 이미지 :  디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: HUATEC
인증: ISO, CE, GOST
모델 번호: HG-5010
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 패키지
배달 시간: 1-4 작업 일
지불 조건: 전신환, 웨스턴 유니온, 페이팔
공급 능력: 500

디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다

설명
프로드: 5mm 및 8mm 프로브 범위: 0~4.0mm 가속: m/s2(피크)
속도: mm/s(RMS) 배수량: 음 (PK-PK)
빈도: 10, 20, 40, 80, 160, 320, 640, 1280Hz +0.01% 범위: 0~4.0mm
하이 라이트:

비파괴적인 시험기

,

ndt 검사 공구

디지털 진동 교정기 교정 진동 측정기 진동 분석기 진동 테스터 ISO10816 HG-5010





ISO10816 HG-5010 진동 교정기 신청:



1. 진동 가속도계, 속도 및 근접 변환기 및 진동 측정기를 교정하는 데 사용할 수 있습니다.주파수 10, 20, 40, 80, 160, 320, 640 및 1280Hz의 표준 사인 신호

2. 교정기에서 가속도, 속도 및 변위의 진폭을 생성할 수 있습니다.

3. 전위차계를 통해 정의하고 디지털 디스플레이에 표시할 수 있습니다.수평 또는 수직 진동이 발생할 수 있습니다.

4.HG-5010 진동 교정기는 사인 신호 발생기, 전력 증폭기, 표준 변환기 및 셰이커를 하나로 결합하고 작은 볼륨, 높은 정확도 및 쉬운 작동이 특징입니다.실험실이나 현장에서 사용할 수 있습니다.

5. 국제 표준: ISO10816



명세서:



빈도: 10, 20, 40, 80, 160, 320, 640, 1280Hz +0.01%

단위:

가속도: m/s2 (정점)

속도: mm/s(RMS)

변위: 음(PK-PK)



진폭 정확도:



가속도(30m/s2 pk, 80Hz) 40Hz ~ 320Hz + 0.3dB + 1자리

20Hz ~ 640Hz + 0.5dB +1자리

속도( 25mm/sec pk ,80Hz) 40Hz ~ 320Hz +0.5dB +1자리

변위(10μm pk-pk, 80Hz) 40Hz ~ 320Hz + 0.5dB + 1자리



근접 프로브 선형성



Prode: 5mm 및 8mm 프로브 범위: 0~4.0mm

표시하다: 1/2 가속도, 속도 또는 변위를 위한 디지트 디스플레이

최대 진동 진폭 및 최대 하중:

HG-5010 Vibration Calibrator에 사용되는 vibrostand 때문에 다른 주파수에서 다른 무게의 변환기를 교정하는 동안 교정기의 출력 진폭도 다릅니다.최대 진동 진폭과 최대 하중은 최대 가속도와 관련이 있습니다.특정 주파수 및 교정할 변환기의 특정 중량에서 교정기에서 생성된 최대 속도 및 최대 변위 출력.구체적인 수치는 다음 표에서 볼 수 있습니다.



중량



주파수

<100 그램 <250g <650g
a(m/s2) v(mm/초) d(μm) a(m/s2) v(mm/초) d(μm) a(m/s2) v(mm/초) d(μm)
10Hz 2.5 28 1300 3.5 40 1800년 4 45 2000년
20Hz 15 85 1900년 10 60 1300 5 28 640
40Hz 60 170 2000년 35 100 1100 12 35 380
80Hz 100 141 800 40 60 320 14 20 110
160Hz 75 53 150 35 25 70 12 8.5 24
320Hz 50 18 25 30 10 15 10 3.5 5
640Hz 30 5 20 3.5 2 6 1 *
1280Hz 23 2 * 10 0.9 * 5 0.4 *

참고: 주파수가 높을수록 진동 변위 값이 매우 작아 교정기에서 출력되는 진동 신호가 없습니다.



크기: 280 x 180 x 250(mm)

무게: 20lb, 9kgs

온도: 작동: 0영형C ~ 50 영형

저장: -20 영형C ~ 70 영형

습기: 90% 비응축

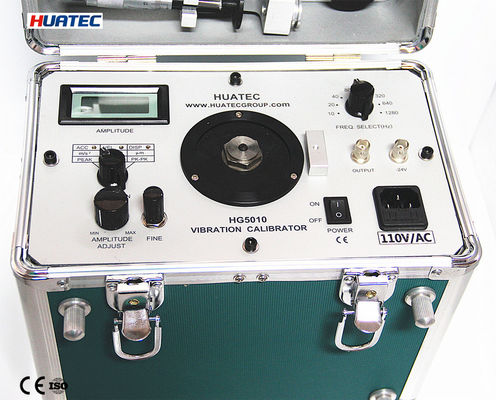

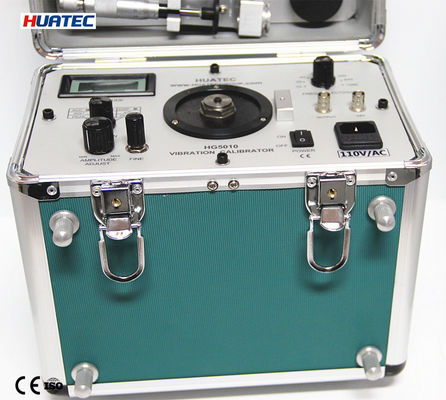

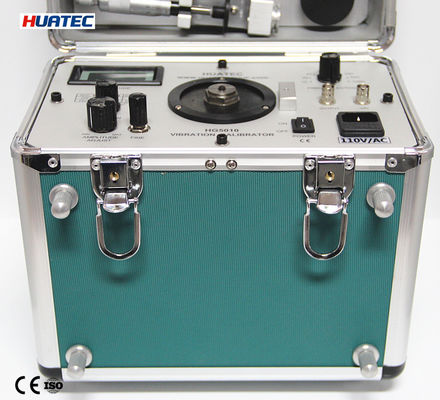

HG-5010 Vibration Calibrator의 컨트롤 패널은 다음과 같습니다.



디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 0

1 진동 진폭 출력 표시 교정기의 다른 진동 신호 출력의 진폭 표시

2 교정 전위차계

3 기능 선택 스위치 캘리브레이터의 출력을 가속도, 속도 또는 변위로 전환

4 출력 진폭 조정용 전위차계

전위차계를 조정하여 출력 진동 진폭 변경

5 출력 진동 진폭을 천천히 조정

6 보정할 변환기를 고정하기 위한 테이블

7 근접 프로브 스탠드 고정용 나사 구멍

근접 프로브를 교정하는 동안 이 나사 구멍을 통해 변환기의 스탠드가 제어판에 고정됩니다.

8 전원 스위치 220VAC

9 220V AC 전원 입력용 소켓

220V AC 전원을 연결하는 데 사용됩니다.

10. 전원 출력용 소켓

교정기의 전력 증폭기 출력 신호의 파형을 모니터링합니다.

11 – 24V 전압의 출력 소켓

근접 프로브 교정 중 근접기에 대해 – 24V에서 전원을 제공합니다.

12 주파수 선택 스위치

1

디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 1

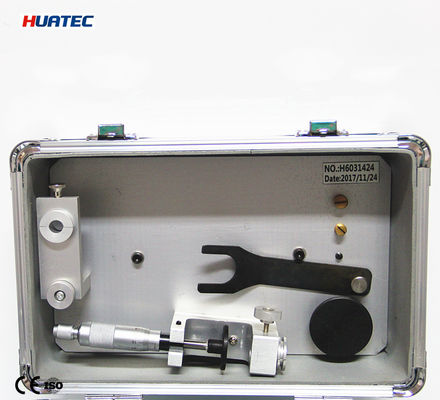

고정대

2디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 2







스핀들 마이크로미터

디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 3





센서를 고정하는 도구

4



디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 4



테스트 플레이트

5



디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 5



M5 고정 나사

6



디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 6



M5-M8 전환 나사

7



디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 7



M5-M10 전환 나사





디지털 방식으로 진동 눈금 검사기는 진동 미터 진동 해석기 진동 검사자 ISO10816 HG-5010를 측정합니다 8
